Descrizione del connettore M12 ad angolo retto
FLECONN, in qualità di fornitore di connettori m12 professionale, può fornire connettori M12 maschio e femmina impermeabili IP67 / IP68 a 3 pin 4 pin 5 contatti 6 posizioni 8 pin 12 pin 17 poli maschio e femmina come connettore sensore con codifica A, connettore bus di campo con codifica B per profibus e Connettore interbus, codifica C, codifica D per Ethernet industriale, Profinet, Ethernet IP ed EtherCat e connettore Ethernet industriale robusto ad alta velocità da 10 Gbit con codifica X. Questi connettori M12 sono classificati come cablabili/installabili/collegabili sul campo, di tipo stampaggio, di tipo con montaggio a pannello e sono ampiamente utilizzati nei sensori e attuatori di automazione e nella connessione di cavi Ethernet industriali.
Parametri del prodotto connettore M12 ad angolo retto
Serie di prodotti: connettore M12 |
Genere del connettore: femmina |
Codice connettore: tipo A |
Numero nucleo del connettore: 5P |
Standard industriale: IEC61076-2-101 |
Tipo di connettore: assemblaggio sul campo |
Guida della spina: angolo retto |
Materiale terminale: rame |
Grado di impermeabilità: IP67 |
Temperatura applicabile: -20°- +80° |
Calibro del filo adattatore: 22AWG-26AWG |
Metodo di connessione: connessione filettata |
Corrente nominale: 4A |
Conduttore del connettore: rame placcato oro |
Tensione nominale: 250 V |
Resistenza di isolamento: ≥100mΩ |
Metodo di tenuta: anello di tenuta tipo O |
Resistenza del conduttore: ≤5mΩ |
Applicazioni del connettore M12 ad angolo retto
●Sensori, attuatori, encoder, motori |
●Barriere fotoelettriche a griglia industriale |
●Controllo del processo di automazione della fabbrica |
●Batteria dell'apparecchiatura, semiconduttore |
●Attrezzature per la stampa di etichette sulla confezione |
●Bus di campo: DeviceNet, CANopen, ecc. |
●Strumenti e attrezzature industriali |
● Elettronica navale NMEA 2000, trasporto ferroviario |
●assemblaggio del circuito EMS |
●Display a LED per esterni, illuminazione a LED per esterni |

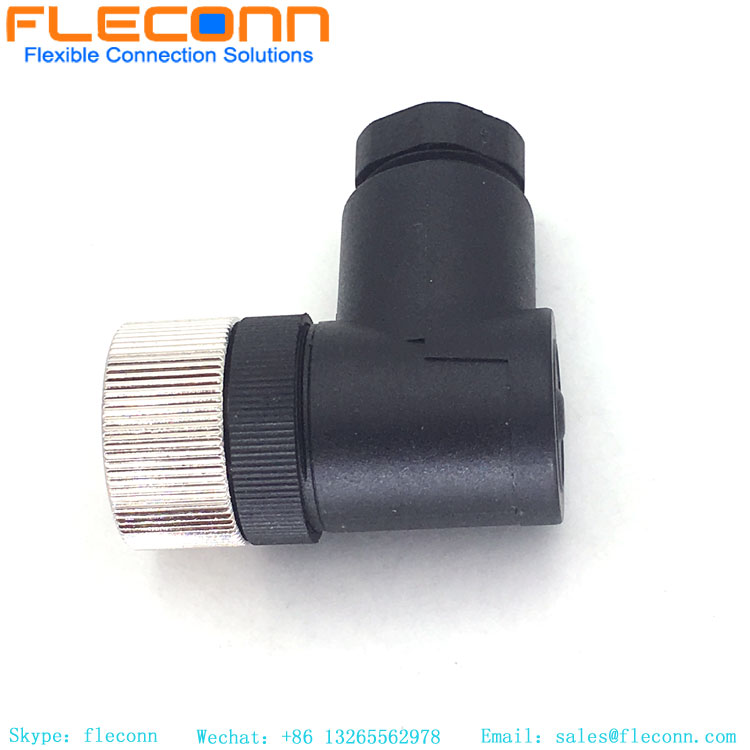

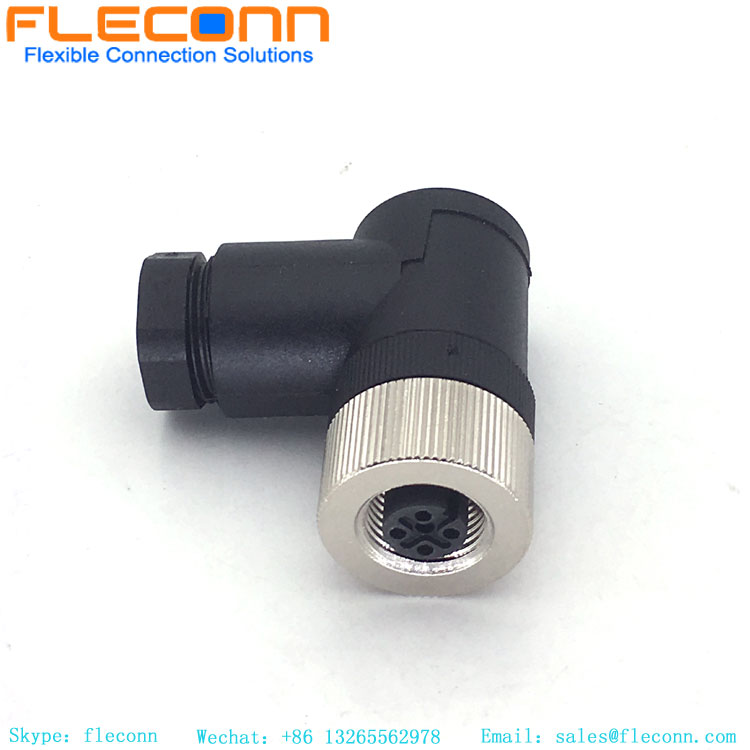

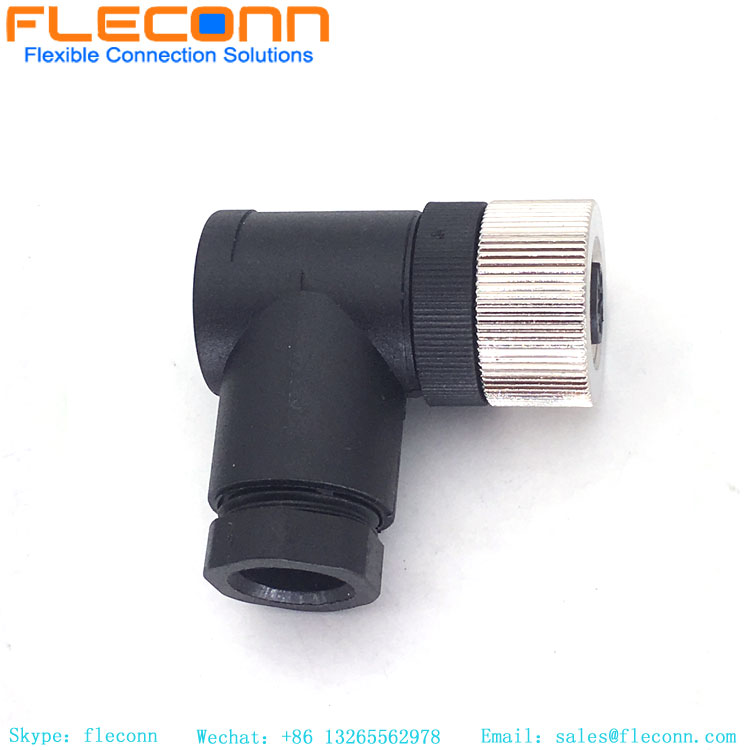

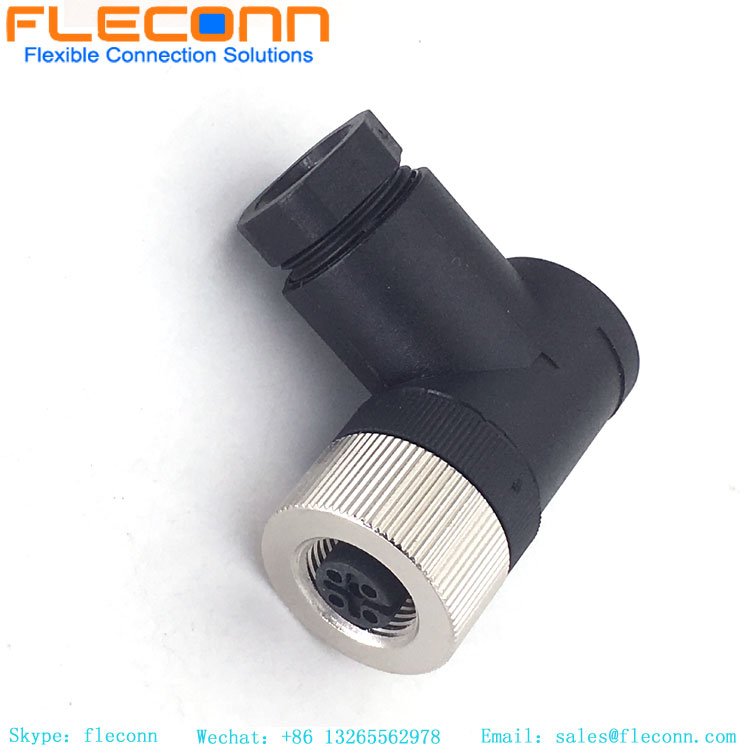

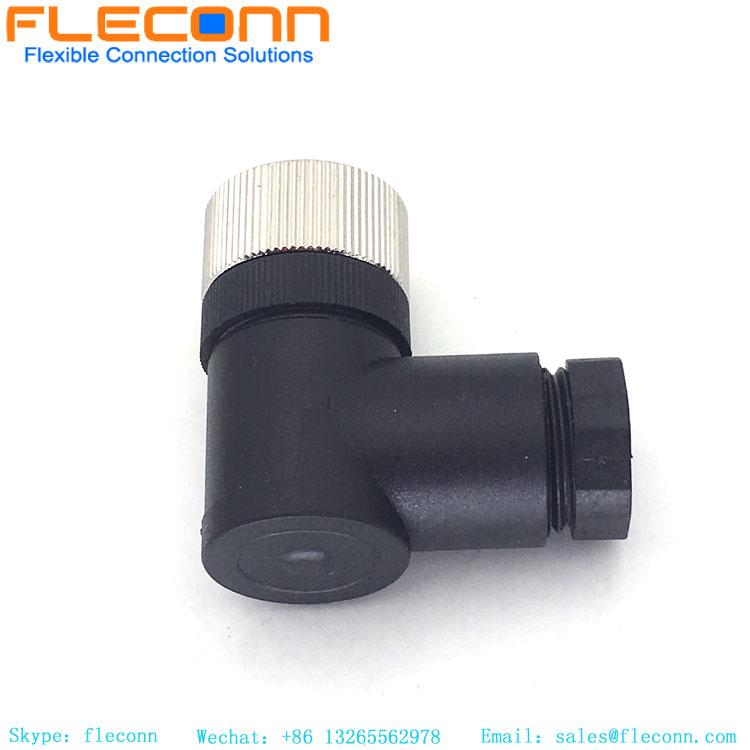

Immagine del connettore M12 ad angolo retto
