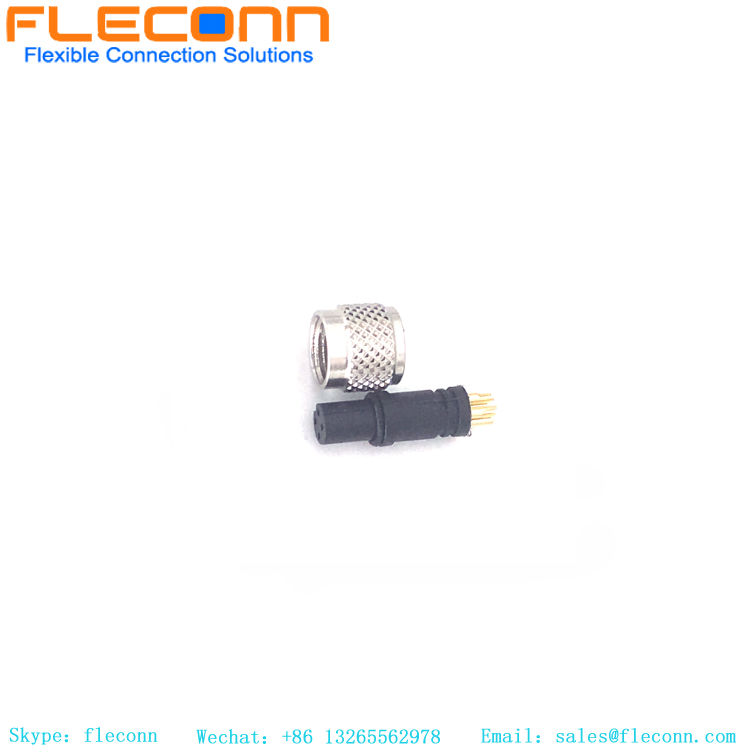

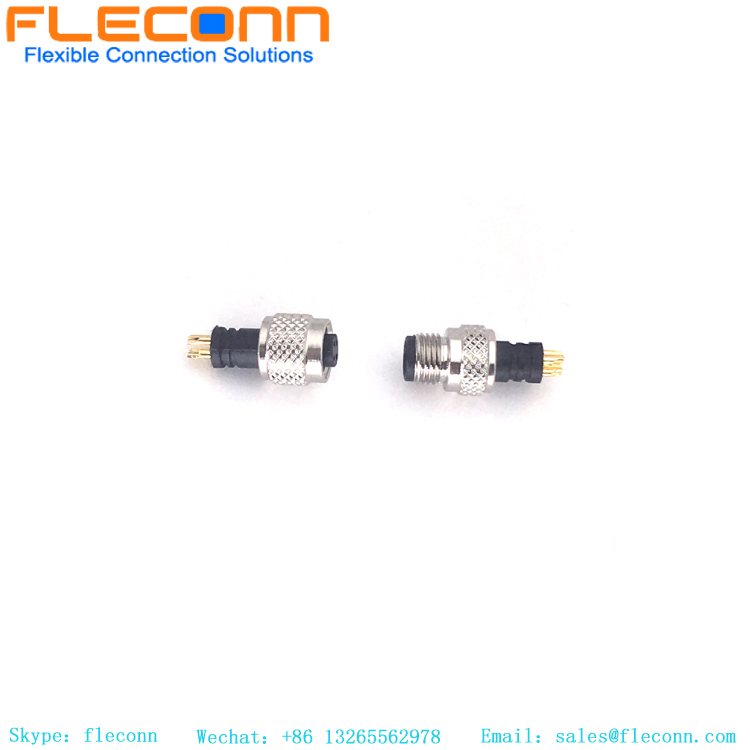

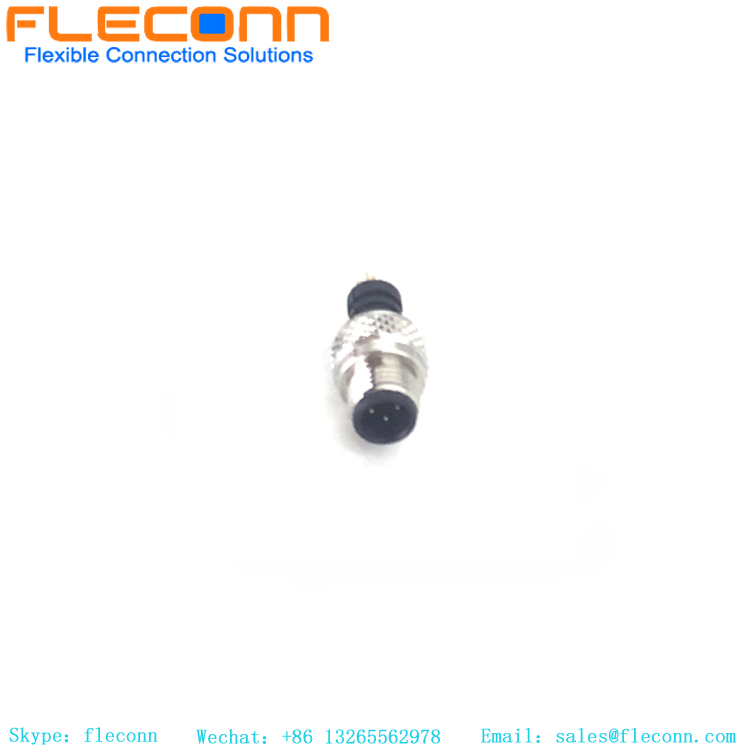

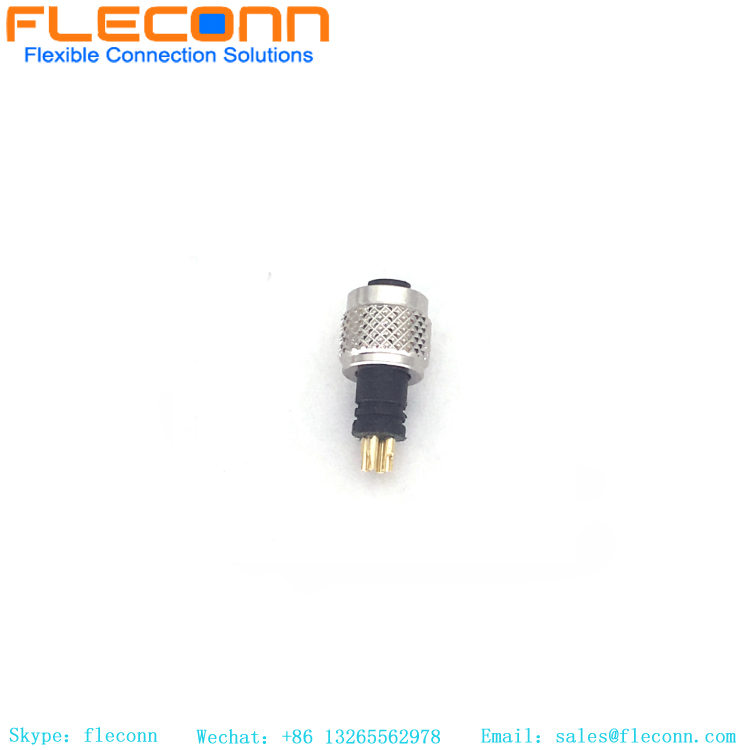

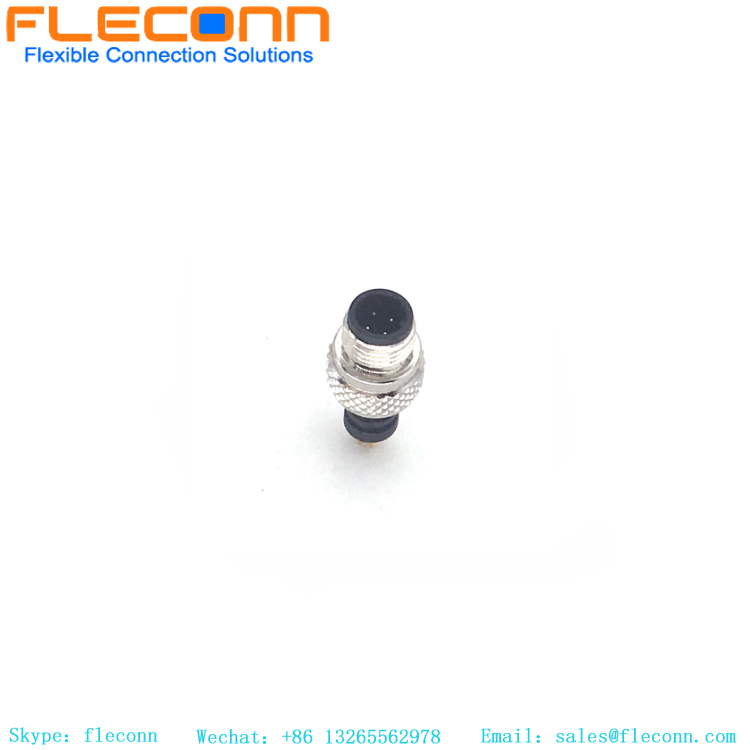

Connettore maschio M5 a 4 pin Descrizione del prodotto
I connettori M5 possono essere utilizzati in collegamenti elettrici impermeabili come luci a LED esterne e sotterranee. La soluzione di connessione con connettore M5 maschio e femmina accoppiato ha una buona tenuta e una funzione di connessione affidabile in termini di materiale, plastica con nylon ad alta temperatura, CTI superiore a 120 gradi, sul terminale hardware con elevata resistenza alla fatica, materiale in lega di rame al fosforo o berillio, galvanica utilizzando il processo di placcatura in oro, resistenza alla corrosione, prestazioni del tappo eccellenti, anello impermeabile con colla al fluoro, resistenza al freddo estremamente basso fino a meno 40 gradi, resistenza alle alte temperature superiori a 150 gradi, prestazioni impermeabili, prestazioni ambientali molto elevate, l'uso industriale è più maturo prodotti.
Parametri del prodotto connettore maschio M5 a 4 pin
Serie di prodotti: connettore M5 | Genere del connettore: maschio |
Standard industriale: IEC 61076-2-105 | Numero nucleo del connettore: 4P |
Guida della spina: diritta | Materiale terminale: rame |
Grado di impermeabilità: IP67 | Metodo di cablaggio: filo di saldatura |
Calibro del filo: 24-28 AWG | Metodo di connessione: connessione filettata |
Nucleo in gomma del connettore: PA66 | Materiale di iniezione: TPU |
Corrente nominale: 1,5 A | Conduttore del connettore: rame placcato oro |
Tensione nominale: 60 V | Resistenza di isolamento: ≥100 mΩ |
Metodo di tenuta: anello di tenuta tipo O | Resistenza del conduttore: ≤5mΩ |
Temperatura applicabile: -20°- +80°
| Copertura del filo: PVC/PUR |
Applicazioni del connettore maschio M5 a 4 pin
●Sensori, attuatori, encoder, motori | ●Barriere fotoelettriche a griglia industriale |
●Controllo del processo di automazione della fabbrica | ●Batteria dell'apparecchiatura, semiconduttore |
●Attrezzature per la stampa di etichette sulla confezione | ●Bus di campo: DeviceNet, CANopen, ecc. |
●Strumenti e attrezzature industriali | ● Elettronica navale NMEA 2000, trasporto ferroviario |
●assemblaggio del circuito EMS | ●Display a LED per esterni, illuminazione a LED per esterni |
