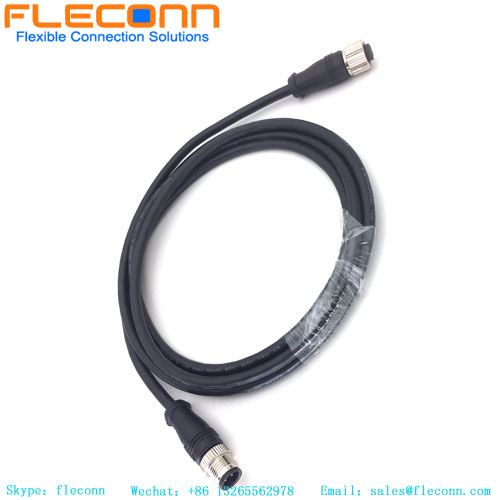

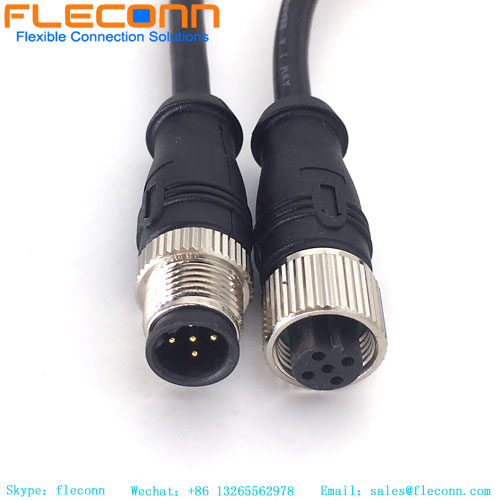

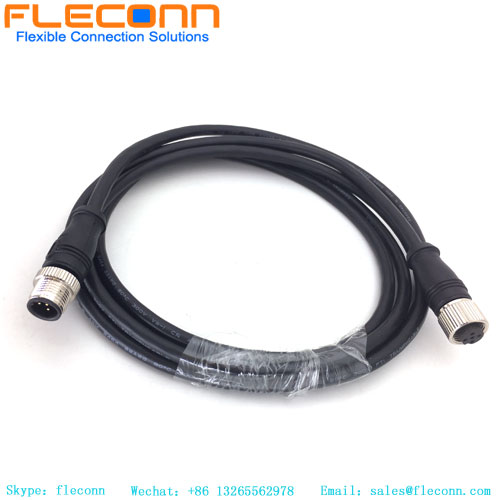

Cavo maschio M12 a 5 pin Descrizione del prodotto
Il prodotto con connettore per cavo stampato M12 (spina), le parti del connettore e il cavo sono stati stampati a iniezione insieme prima di lasciare la fabbrica. Il nostro materiale comune è il cavo con rivestimento esterno in PUR o PVC e il filo con anima interna è richiesto in base all'applicazione terminale del prodotto. I materiali isolanti che utilizziamo comunemente sono PVC, SR-PVC, PP, PE. I connettori (prese) all'estremità della scheda M12 corrispondenti sono del tipo a filo elettronico saldato e del tipo con pin della scheda PCB. Il tipo di saldatura all'estremità della scheda M12 può essere saldato con cavi elettronici e pacchetti di resinatura in base ai requisiti di prenotazione del cliente.
Parametri del prodotto cavo maschio M12 a 5 pin
Serie di prodotti: cavo connettore M12 |
Genere del connettore: da maschio a femmina |
Codice connettore: tipo B |
Numero nucleo del connettore: 5P |
Standard industriale: IEC61076-2-101 |
Tipo di connettore: testa singola con cavo |
Guida della spina: diritta |
Materiale terminale: rame |
Grado di impermeabilità: IP67 |
Metodo di cablaggio: filo di saldatura |
Calibro del filo adattatore: 20-26 AWG |
Metodo di connessione: connessione filettata |
Nucleo in gomma del connettore: PA66 |
Materiale di iniezione: TPU |
Corrente nominale: 4A |
Conduttore del connettore: rame placcato oro |
Tensione nominale: 60 V |
Resistenza di isolamento: ≥100 mΩ |
Metodo di tenuta: anello di tenuta tipo O |
Resistenza del conduttore: ≤5mΩ |
Temperatura applicabile: -20°- +80°
|
Copertura del filo: PVC/PUR
|
Applicazioni cavo maschio M12 a 5 pin
●Sensori, attuatori, encoder, motori |
●Barriere fotoelettriche a griglia industriale |
●Controllo del processo di automazione della fabbrica |
●Batteria dell'attrezzatura, semiconduttore |
●Attrezzature per la stampa di etichette sulla confezione |
●Bus di campo: DeviceNet, CANopen, ecc. |
●Strumenti e attrezzature industriali |
● Elettronica navale NMEA 2000, trasporto ferroviario |
●assemblaggio del circuito EMS |
●Display a LED per esterni, illuminazione a LED per esterni |
Cavo M12 a 5 pin con codifica B

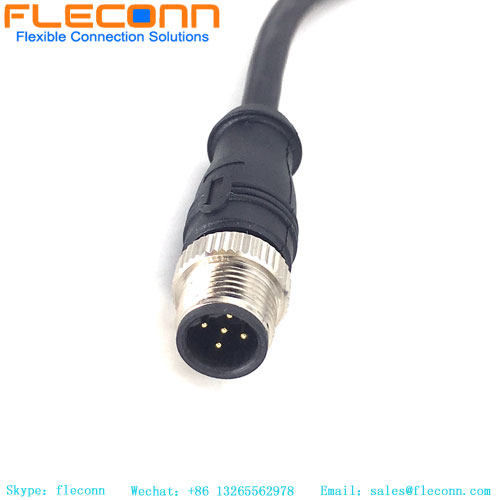

![Cavo M12 a 5 pin con codifica B M12 5 Pin B-Coded Cable](/u_file/2208/products/08/c02ea29406.jpg?x-oss-process=image/resize,m_lfit,h_500,w_500)
