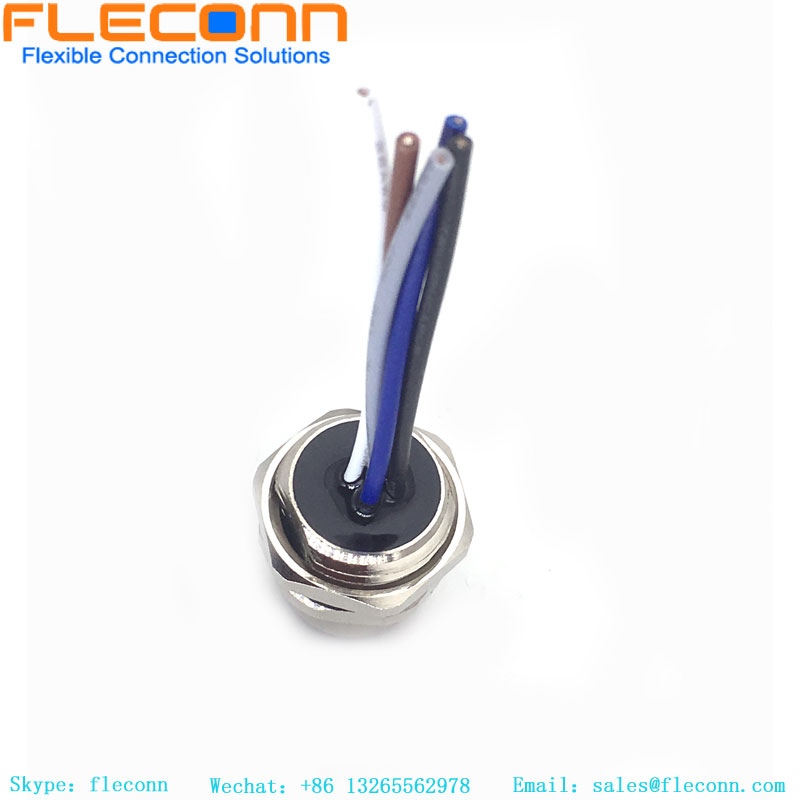

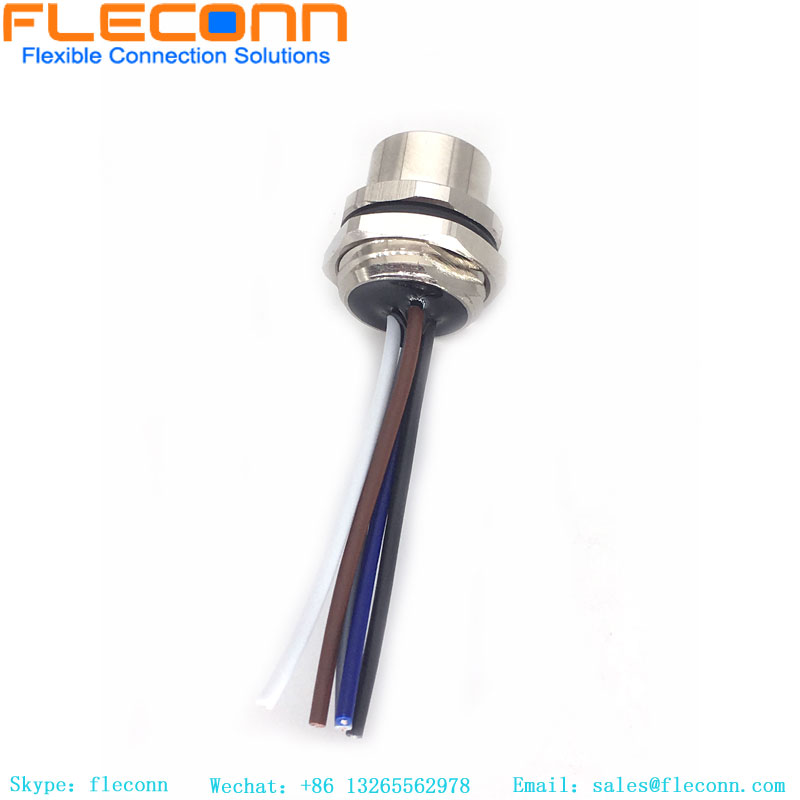

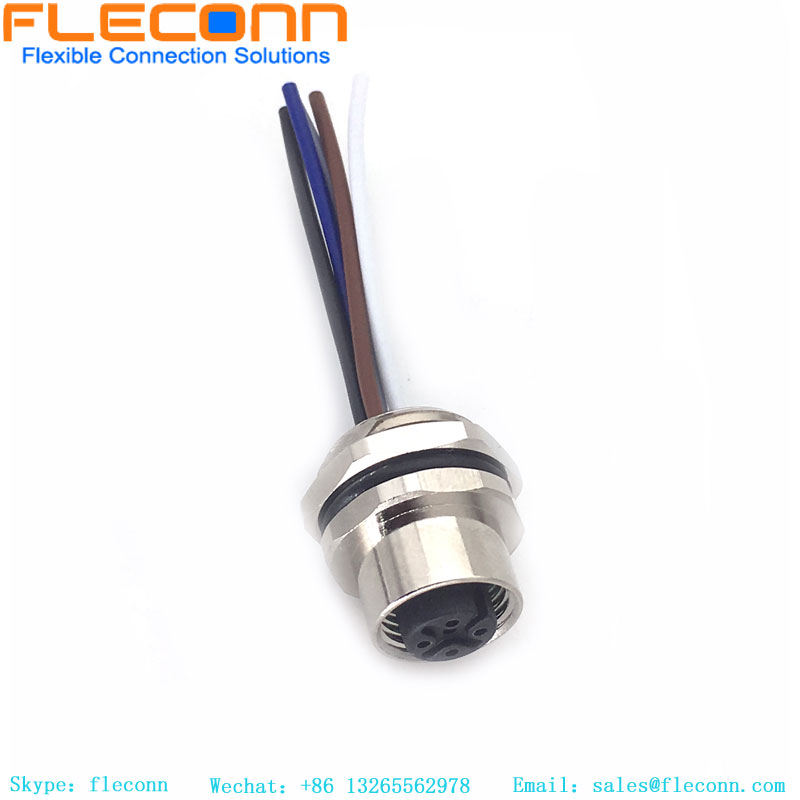

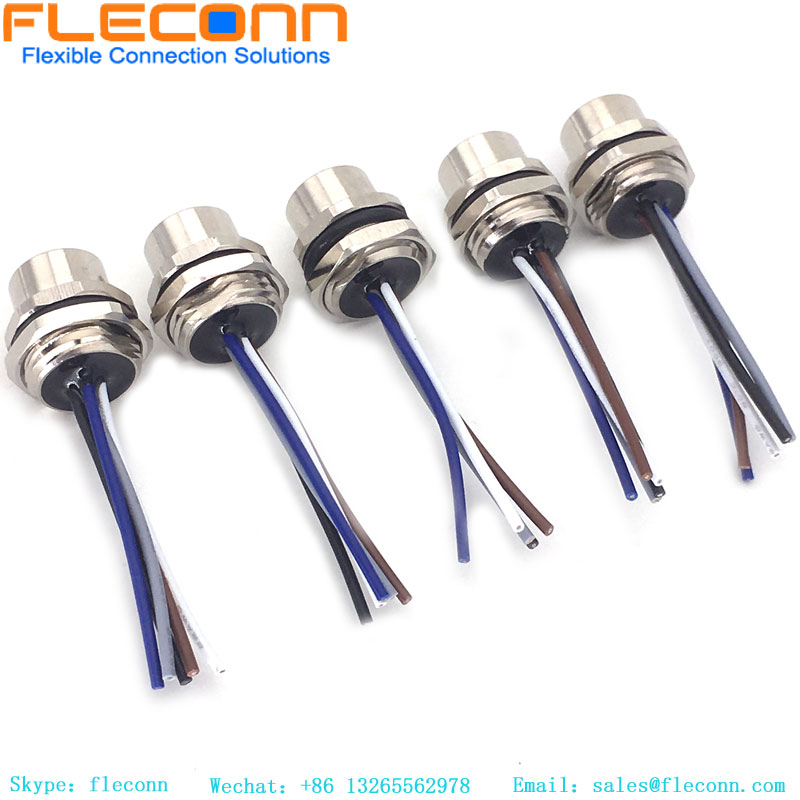

Connettore femmina per montaggio a pannello M12 a 5 poli con cavo Descrizione
FLECONN può fornire connettori per montaggio a pannello M12 con spina maschio da 3 4 5 6 8 12 17 pin e presa femmina e contatti placcati in oro. Per determinare la direzione dell'uscita angolata del cavo del connettore di accoppiamento, possiamo fornire connettori M12 per montaggio a pannello ad angolo retto di 90 gradi con pin a saldare a filo e pin a saldare DIP PCB a 4, 5 e 8 posizioni. Una volta accoppiati completamente, i connettori hanno un grado di protezione IP67 per garantire la protezione da liquidi e polvere.
Parametri del prodotto cavo connettore montaggio anteriore femmina M12 5 posizioni
Serie di prodotti: connettore per montaggio a pannello M12 |
Genere del connettore: femmina |
Codice connettore: tipo X |
Numero nucleo del connettore: 5P |
Standard industriale: IEC61076-2-109 |
Tipo di connettore: tipo a pannello, blocco frontale |
Guida della spina: diritta |
Materiale terminale: rame |
Grado di impermeabilità: IP67 |
Temperatura applicabile: -20°- +80° |
Calibro del filo dell'adattatore: 26 AWG |
Metodo di connessione: connessione filettata |
Corrente nominale: 0,5 A |
Conduttore del connettore: rame placcato oro |
Tensione nominale: 50 V |
Resistenza di isolamento: ≥100 mΩ |
Metodo di tenuta: anello di tenuta tipo O |
Resistenza del conduttore: ≤5mΩ |
Cablaggio del connettore di fissaggio posteriore M12 a 5 pin
