Descrizione del cablaggio del connettore per montaggio posteriore femmina M12 a 5 pin
Il connettore M12 per montaggio a pannello con spina maschio da 3 4 5 6 8 12 17 pin e presa femmina e contatti placcati in oro disponibili può essere fornito da FLECONN. Per determinare la direzione dell'uscita angolata del cavo del connettore di accoppiamento, possiamo fornire connettori M12 per montaggio a pannello ad angolo retto di 90 gradi con pin a saldare a filo e pin a saldare DIP PCB a 4, 5 e 8 posizioni. Una volta accoppiati completamente, i connettori hanno un grado di protezione IP67 per garantire la protezione da liquidi e polvere.
Connettore con fissaggio anteriore M12 a 5 pin con cavo Parametri del prodotto
Serie di prodotti: connettore per montaggio a pannello M12 |
Genere del connettore: femmina |
Codice connettore: tipo X |
Numero nucleo del connettore: 5P |
Standard industriale: IEC61076-2-109 |
Tipo di connettore: tipo a pannello, blocco frontale |
Guida della spina: diritta |
Materiale terminale: rame |
Grado di impermeabilità: IP67 |
Temperatura applicabile: -20°- +80° |
Calibro del filo dell'adattatore: 26 AWG |
Metodo di connessione: connessione filettata |
Corrente nominale: 0,5 A |
Conduttore del connettore: rame placcato oro |
Tensione nominale: 50 V |
Resistenza di isolamento: ≥100mΩ |
Metodo di tenuta: anello di tenuta tipo O |
Resistenza del conduttore: ≤5mΩ |
Cavo connettore frontale femmina con codifica A M12 a 5 pin

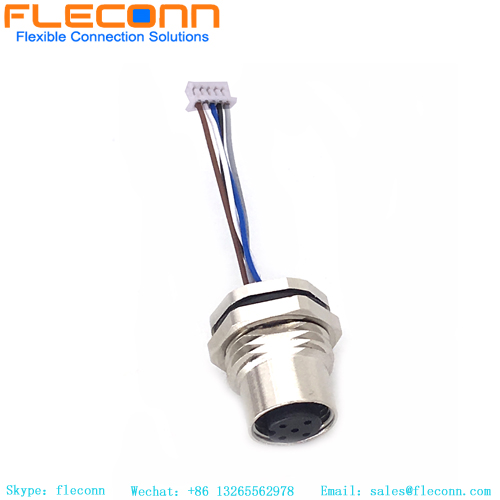

![Cavo connettore frontale femmina con codifica A M12 a 5 pin M12 5 Pin A-coded Female Front Fastened Connector Cable](/u_file/2308/products/04/f3c199da6f.jpg)

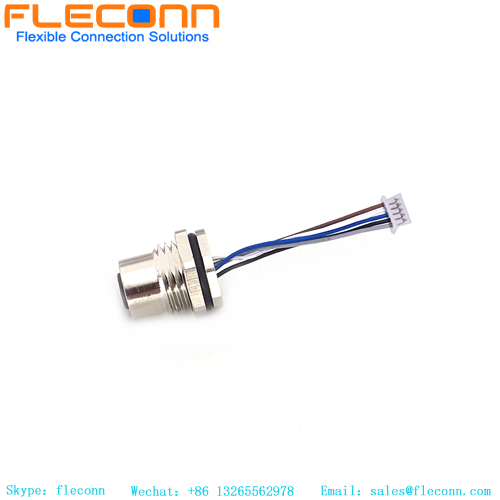

![Cablaggio connettore femmina per montaggio posteriore M12 a 5 pin M12 5 Pin Female Rear Mount Connector Wire Harness](/u_file/2308/products/04/523364b3a9.jpg)

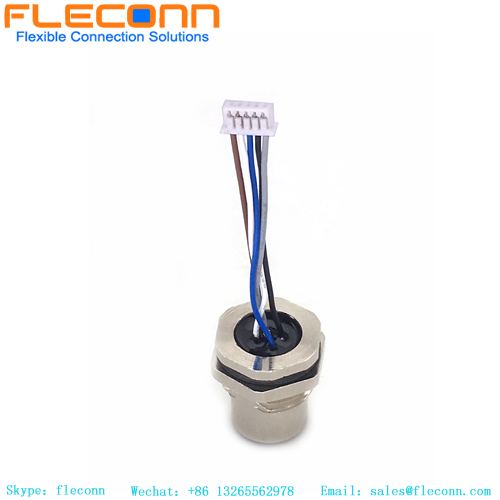

![Connettore M12 a 5 pin con fissaggio frontale con cavo M12 5 Pin Front Fastened Connector With Cable](/u_file/2308/products/04/6e2b499a11.jpg)

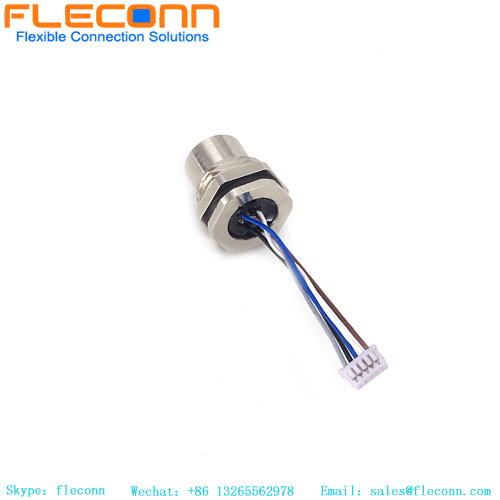

![Connettore M12 a 5 poli per montaggio a pannello, montaggio posteriore, 24 AWG M12 5 Pole Panel Mount Connector, Rear Mount, 24AWG](/u_file/2308/products/04/72f954601b.jpg)

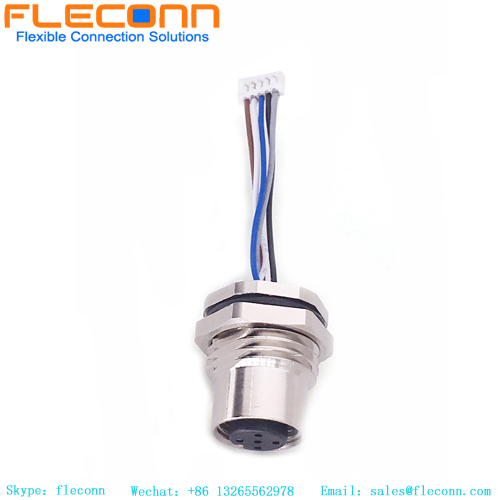

![M12 A Codifica Connettore maschio con fissaggio frontale a 5 pin con filettatura con filo M12 A Coding 5 pins Male Front Fastened Connector With Thread With Wire](/u_file/2308/products/04/0eca8ebeb2.jpg)
![Connettore per montaggio a pannello M12 FLECONN can provide high quality 180 degree straight 3 pin 4 pin 5 pole 6 positions 8 pin male and female a-code b-code c-code d-code l-code k-code s-code t-code x code m12 pcb panel mount connector with PG9 and m16x1.5 front and rear fastening thread.](/u_file/2208/photo/8ce4327a67.jpg)
