Cablaggio connettore maschio per montaggio anteriore M12 a 4 pin Descrizione
FLECONN può fornire connettori per montaggio a pannello M12 con spina maschio da 3 4 5 6 8 12 17 pin e presa femmina e contatti placcati in oro. Per determinare la direzione dell'uscita angolata del cavo del connettore di accoppiamento, possiamo fornire connettori M12 per montaggio a pannello ad angolo retto di 90 gradi con pin a saldare a filo e pin a saldare DIP PCB a 4, 5 e 8 posizioni. Una volta accoppiati completamente, i connettori hanno un grado di protezione IP67 per garantire la protezione da liquidi e polvere.
Parametri del prodotto Cavo connettore per montaggio a pannello M12 a 4 poli
Serie di prodotti: connettore per montaggio a pannello M12 |
Genere del connettore: maschio |
Codice connettore: tipo X |
Numero nucleo del connettore: 4P |
Standard industriale: IEC61076-2-109 |
Tipo di connettore: tipo a pannello, blocco frontale |
Guida della spina: diritta |
Materiale terminale: rame |
Grado di impermeabilità: IP67 |
Temperatura applicabile: -20°- +80° |
Calibro del filo dell'adattatore: 26 AWG |
Metodo di connessione: connessione filettata |
Corrente nominale: 0,5 A |
Conduttore del connettore: rame placcato oro |
Tensione nominale: 50 V |
Resistenza di isolamento: ≥100 mΩ |
Metodo di tenuta: anello di tenuta tipo O |
Resistenza del conduttore: ≤5mΩ |
Connettore con fissaggio posteriore a 4 pin con codifica A M12 con cavo connettore JST

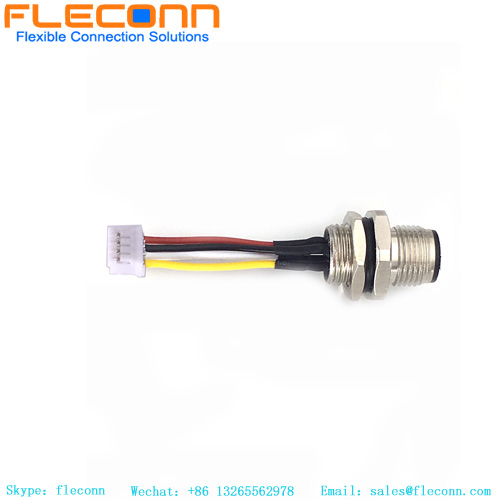

![Connettore maschio per montaggio anteriore M12 a 4 pin al cavo connettore serie JST M12 4 Pin Male Front Mount Connector To JST Series Connector Cable](/u_file/2308/products/04/6a9bd44aa3.jpg)

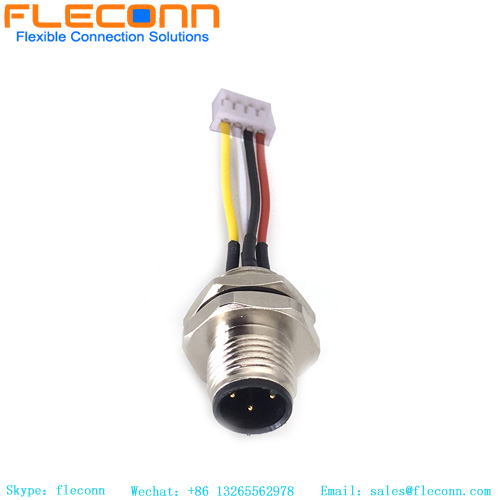

![Cablaggio connettore maschio per montaggio anteriore M12 a 4 pin M12 4 Pin Male Front Mount Connector Wire Harness](/u_file/2308/products/04/aaa178b7fe.jpg)

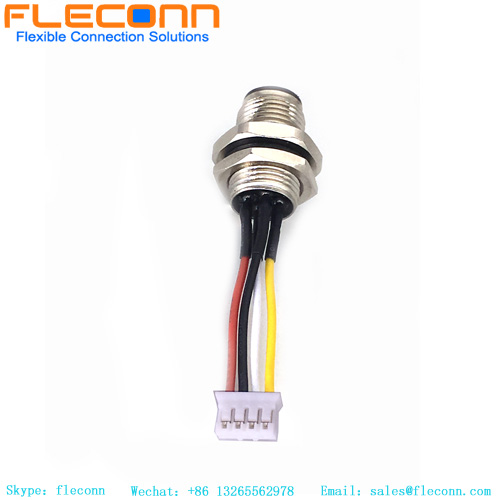

![Cavo connettore per montaggio a pannello M12 a 4 poli M12 4 Pole Panel Mount Connector Cable](/u_file/2308/products/04/89336d346d.jpg)

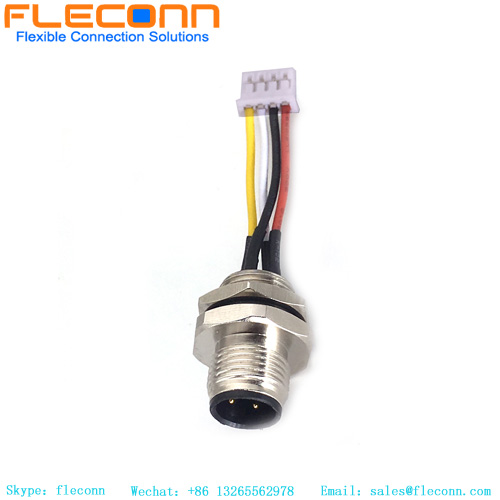

![Cavo connettore per montaggio anteriore M12 a 4 posizioni M12 4 Pos Front Mount Connector Cable](/u_file/2308/products/04/421a862994.jpg)

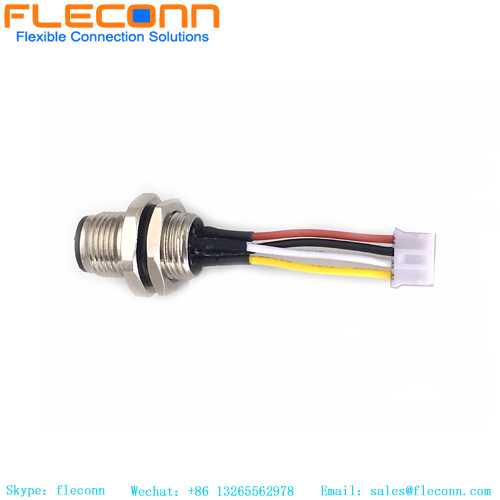

![Connettore con fissaggio posteriore a 4 pin con codifica A M12 con cavo connettore JST M12 A-Coded 4 Pin Rear Fastened Connector With JST Connector Cable](/u_file/2308/products/04/73b54ab9a6.jpg)
