Connettore di fissaggio posteriore maschio M12 a 4 pin con cavo connettore JST Descrizione
FLECONN può fornire connettori per montaggio a pannello M12 con spina maschio da 3 4 5 6 8 12 17 pin e presa femmina e contatti placcati in oro. Per determinare la direzione dell'uscita angolata del cavo del connettore di accoppiamento, possiamo fornire connettori M12 per montaggio a pannello ad angolo retto di 90 gradi con pin a saldare a filo e pin a saldare DIP PCB a 4, 5 e 8 posizioni. Una volta accoppiati completamente, i connettori hanno un grado di protezione IP67 per garantire la protezione da liquidi e polvere.
Connettore per montaggio a pannello M12 a 4 pin con cavo connettore serie XHP Parametri del prodotto
Serie di prodotti: connettore per montaggio a pannello M12 |
Genere del connettore: maschio |
Codice connettore: tipo X |
Numero nucleo del connettore: 4P |
Standard industriale: IEC61076-2-109 |
Tipo di connettore: tipo a pannello, blocco frontale |
Guida della spina: diritta |
Materiale terminale: rame |
Grado di impermeabilità: IP67 |
Temperatura applicabile: -20°- +80° |
Calibro del filo dell'adattatore: 26 AWG |
Metodo di connessione: connessione filettata |
Corrente nominale: 0,5 A |
Conduttore del connettore: rame placcato oro |
Tensione nominale: 50 V |
Resistenza di isolamento: ≥100mΩ |
Metodo di tenuta: anello di tenuta tipo O |
Resistenza del conduttore: ≤5mΩ |
Cablaggio connettore per montaggio a pannello M12 a 4 pin

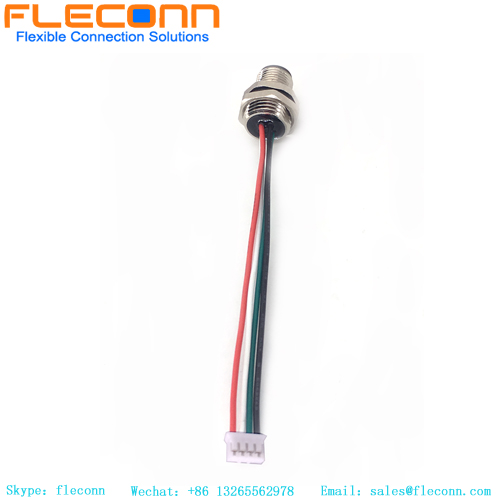

![Connettore maschio con montaggio frontale M12 a 4 pin codice A con trecce 24 AWG M12 4 Pin A-Code Male Front Mount Connector with 24AWG Pigtails](/u_file/2308/products/14/e40452e0c8.jpg)

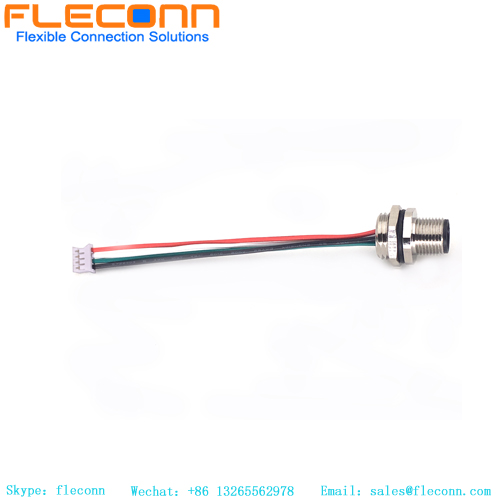

![Connettore di fissaggio posteriore maschio M12 a 4 pin con cavo connettore JST M12 4 Pin Male Rear Fastening Connector With JST Connector Cable](/u_file/2308/products/14/3124546d3d.jpg)

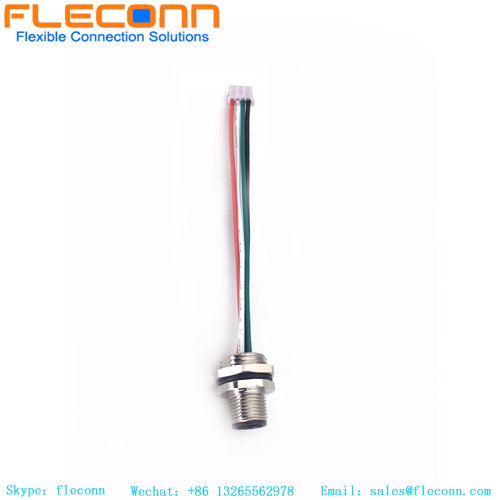

![Connettore per montaggio a pannello M12 a 4 pin con cavo connettore serie XHP M12 4 Pin Panel Mount Connector With XHP Series Connector Cable](/u_file/2308/products/14/f6bd87157e.jpg)

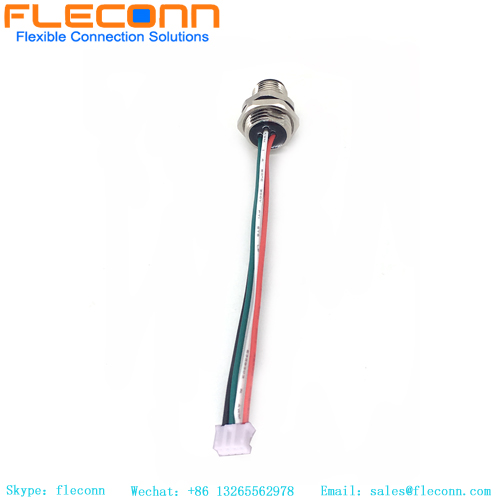

![Connettore M12 maschio per montaggio a pannello con cavo M12 Male Panel Mount Connector With Cable](/u_file/2308/products/14/2f6cf7f551.jpg)

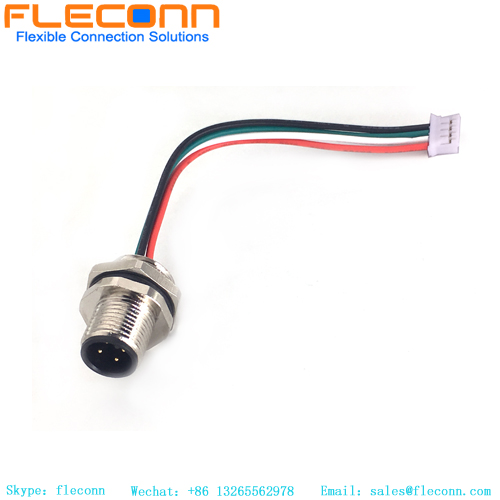

![Cablaggio connettore per montaggio a pannello M12 a 4 pin M12 4 Pin Panel Mount Connector Wire Harness](/u_file/2308/products/14/08c1e9bb69.jpg)
