Descrizione del connettore PCB per montaggio posteriore a 3 pin M12
FLECONN può fornire connettori per montaggio a pannello M12 con spina maschio da 3 4 5 6 8 12 17 pin e presa femmina e contatti placcati in oro. Per determinare la direzione dell'uscita angolata del cavo del connettore di accoppiamento, possiamo fornire connettori M12 per montaggio a pannello ad angolo retto di 90 gradi con pin a saldare a filo e pin a saldare DIP PCB a 4, 5 e 8 posizioni. Una volta accoppiati completamente, i connettori hanno un grado di protezione IP67 per garantire la protezione da liquidi e polvere.
Parametri del prodotto connettore per montaggio su PCB M12 a 3 pin
Serie di prodotti: connettore per montaggio a pannello M12 |
Genere del connettore: femmina |
Codice connettore: tipo A |
Numero nucleo del connettore: 3P |
Standard industriale: IEC61076-2-109 |
Tipo di connettore: tipo a pannello, blocco frontale |
Guida della spina: diritta |
Materiale terminale: rame |
Grado di impermeabilità: IP67 |
Temperatura applicabile: -20°- +80° |
Calibro del filo dell'adattatore: 26 AWG |
Metodo di connessione: connessione filettata |
Corrente nominale: 0,5 A |
Conduttore del connettore: rame placcato oro |
Tensione nominale: 50 V |
Resistenza di isolamento: ≥100mΩ |
Metodo di tenuta: anello di tenuta tipo O |
Resistenza del conduttore: ≤5mΩ |
Connettore M12 a 3 poli con fissaggio frontale

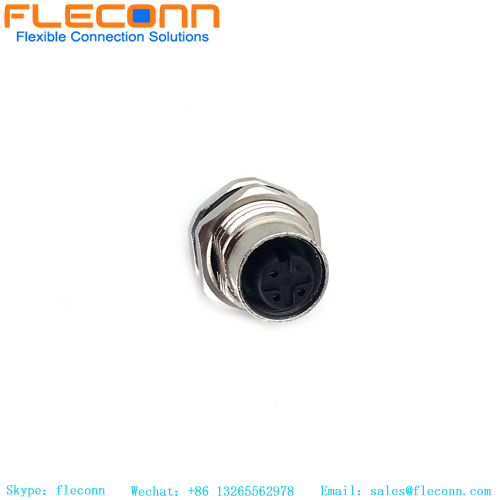

![Connettore M12 a 3 poli con fissaggio frontale M12 3 Pole Front Fastened Connector](/u_file/2308/products/19/93c50ceddc.jpg)

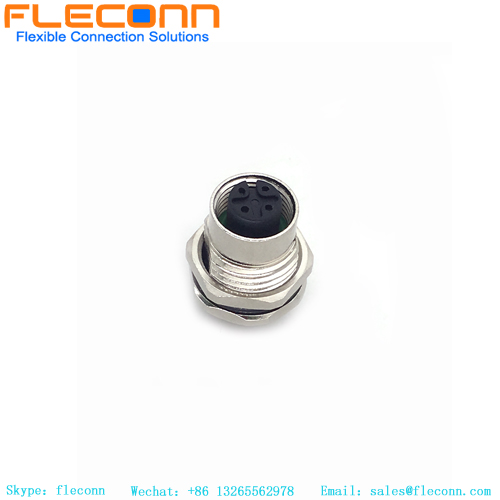

![Connettore PCB per montaggio posteriore a 3 pin M12 M12 3 Pin Rear Mount PCB Connector](/u_file/2308/products/19/4308ea66eb.jpg)

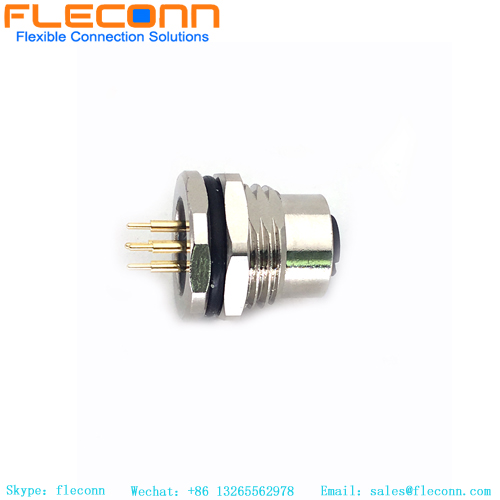

![Connettore per montaggio su PCB M12 a 3 pin M12 3 Pin PCB Mount Connector](/u_file/2308/products/19/11809737e2.jpg)

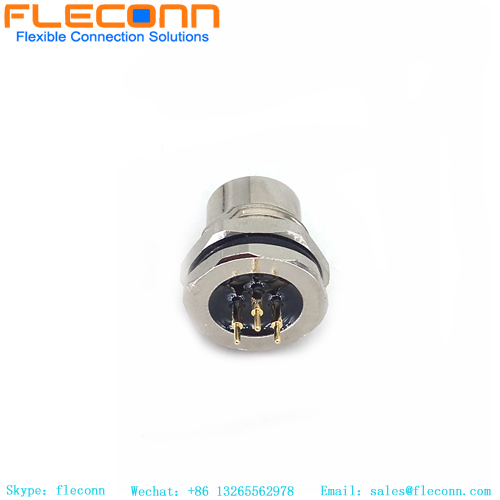

![Connettore PCB femmina M12 a 3 pin M12 3 Pin Female PCB Connector](/u_file/2308/products/19/f77e777d56.jpg)

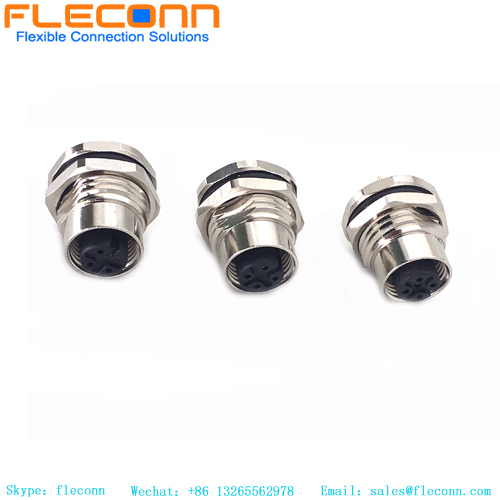

![Connettore per montaggio a pannello PCB M12 3 4 5 pin M12 3 4 5 Pin PCB Panel Mount Connector](/u_file/2308/products/19/49adefdced.jpg)
