Connettore maschio per montaggio a pannello M12 12 posizioni con cablaggio connettore Molex 510211200 Descrizione del prodotto
Il connettore M12 per montaggio a pannello con spina maschio da 3 4 5 6 8 12 17 pin e presa femmina e contatti placcati in oro disponibili può essere fornito da FLECONN. Per determinare la direzione dell'uscita angolata del cavo del connettore di accoppiamento, possiamo fornire connettori M12 per montaggio a pannello ad angolo retto di 90 gradi con pin a saldare a filo e pin a saldare DIP PCB a 4, 5 e 8 posizioni. Una volta accoppiati completamente, i connettori hanno un grado di protezione IP67 per garantire la protezione da liquidi e polvere.
Parametri del prodotto Cavo connettore con fissaggio anteriore maschio M12 a 12 pin
Serie di prodotti: connettore per montaggio a pannello M12 |
Genere del connettore: maschio |
Codice connettore: codice A |
Numero nucleo del connettore: 12P |
Standard industriale: IEC61076-2-109 |
Tipo di connettore: tipo a pannello, fissaggio posteriore |
Guida della spina: diritta |
Materiale terminale: rame |
Grado di impermeabilità: IP67 |
Temperatura applicabile: -20°- +80° |
Calibro del filo dell'adattatore: 24 AWG |
Metodo di connessione: connessione filettata |
Corrente nominale: 1A |
Conduttore del connettore: rame placcato oro |
Tensione nominale: 250 V |
Resistenza di isolamento: ≥100mΩ |
Metodo di tenuta: anello di tenuta tipo O |
Resistenza del conduttore: ≤5mΩ |
Applicazioni del cablaggio del connettore per montaggio posteriore a 12 poli M12
●Sensori, attuatori, encoder, motori |
●Barriere fotoelettriche a griglia industriale |
●Controllo del processo di automazione della fabbrica |
●Batteria dell'attrezzatura, semiconduttore |
●Attrezzature per la stampa di etichette sulla confezione |
●Bus di campo: DeviceNet, CANopen, ecc. |
●Strumenti e attrezzature industriali |
● Elettronica navale NMEA 2000, transito ferroviario |
●assemblaggio del circuito EMS |
●Display a LED per esterni, illuminazione a LED per esterni |
Cavo connettore maschio per montaggio a pannello a 12 pin con codifica A M12

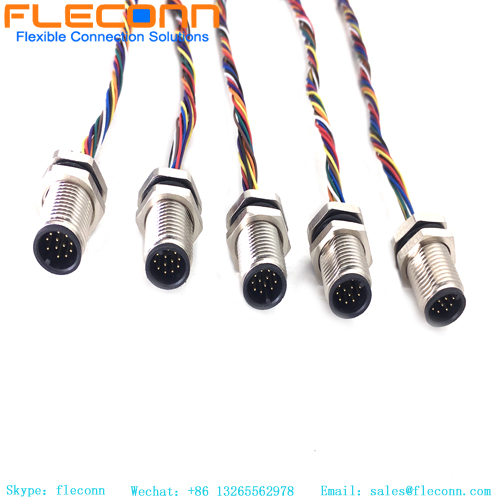

![Cavo connettore con fissaggio anteriore maschio M12 a 12 pin M12 12 Pin Male Front Fastened Connector Cable](/u_file/2308/products/29/fe225be6f4.jpg)

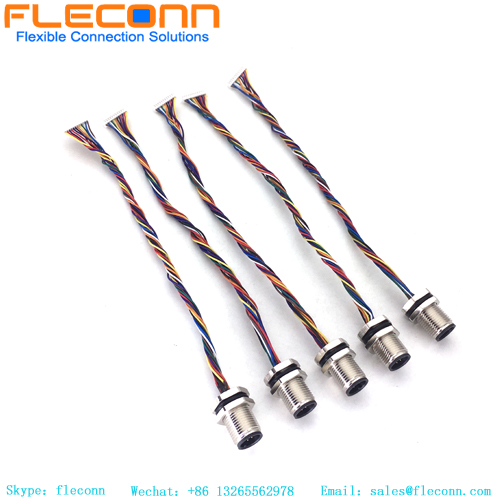

![Cablaggio connettore per montaggio posteriore M12 a 12 poli M12 12 Pole Rear Mount Connector Wire Harness](/u_file/2308/products/29/340158176c.jpg)

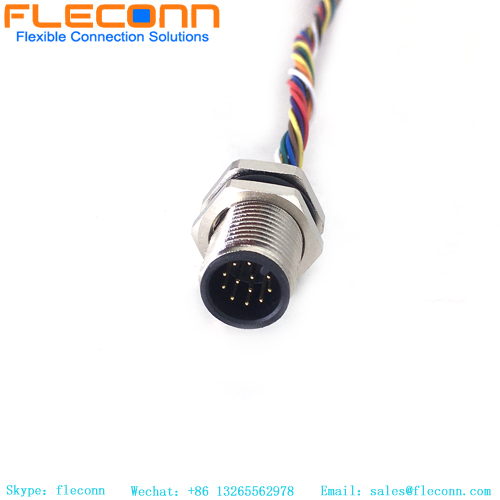

![Connettore per montaggio a pannello M12 12 posizioni con cablaggio connettore Molex 510211200 M12 12 Pos Panel Mount Connector With Molex 510211200 Connector Wire Harness](/u_file/2308/products/29/0d12a80106.jpg)

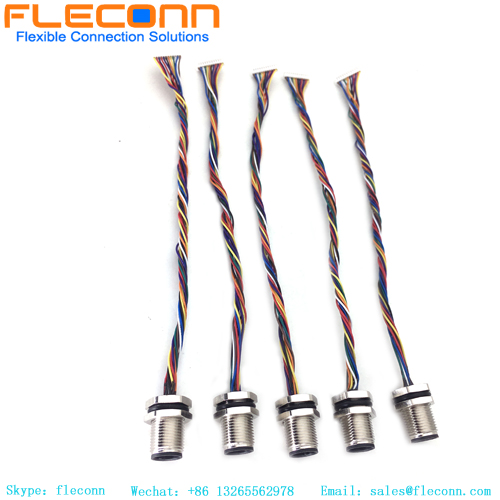

![Cavo connettore maschio per montaggio a pannello a 12 pin con codifica A M12 M12 A-coded 12 Pin Male Panel Mount Connector Cable](/u_file/2308/products/29/86ee668784.jpg)

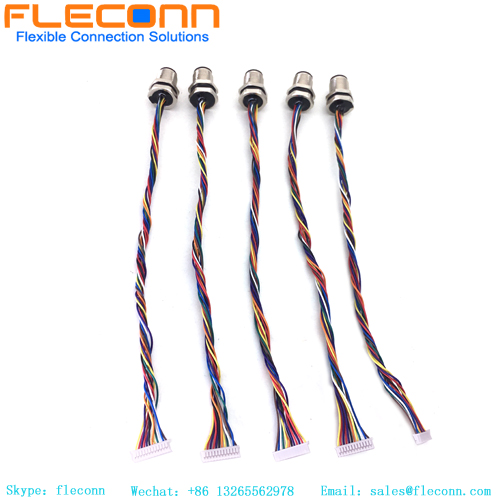

![Connettore per montaggio a pannello M12 con cavo 24AWG M12 Panel Mount Connector With 24AWG Cable](/u_file/2308/products/29/c59026bf1f.jpg)
![Connettore per montaggio a pannello M12 FLECONN can provide high quality 180 degree straight 3 pin 4 pin 5 pole 6 positions 8 pin male and female a-code b-code c-code d-code l-code k-code s-code t-code x code m12 pcb panel mount connector with PG9 and m16x1.5 front and rear fastening thread.](/u_file/2208/photo/8ce4327a67.jpg)
