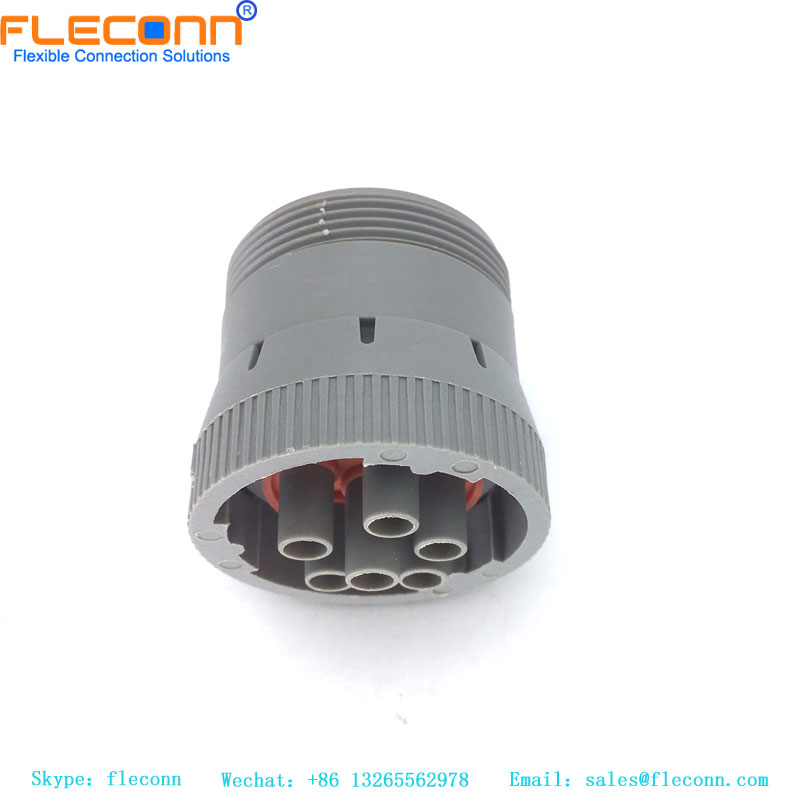

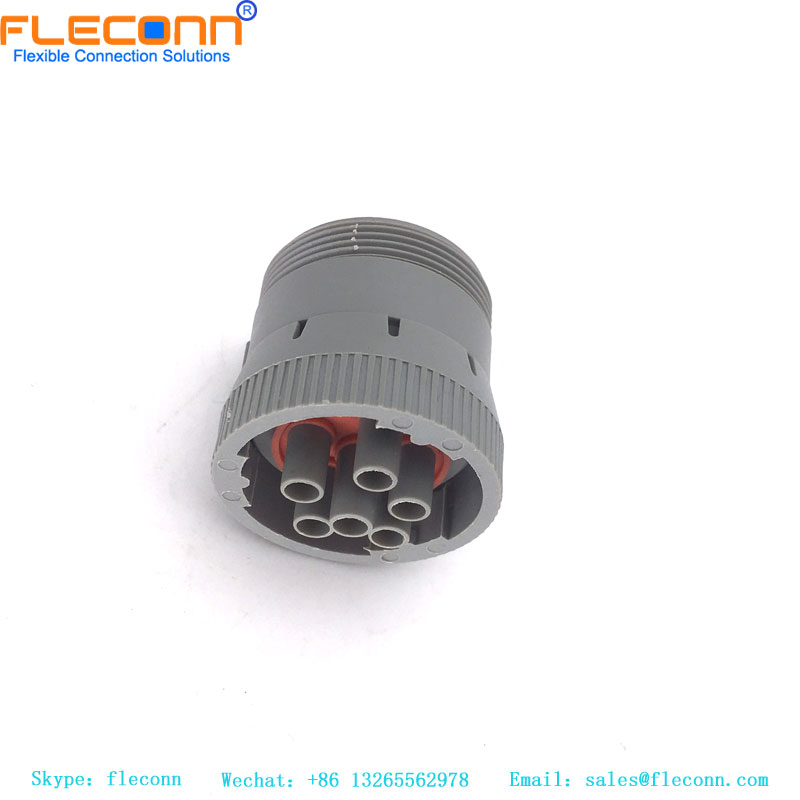

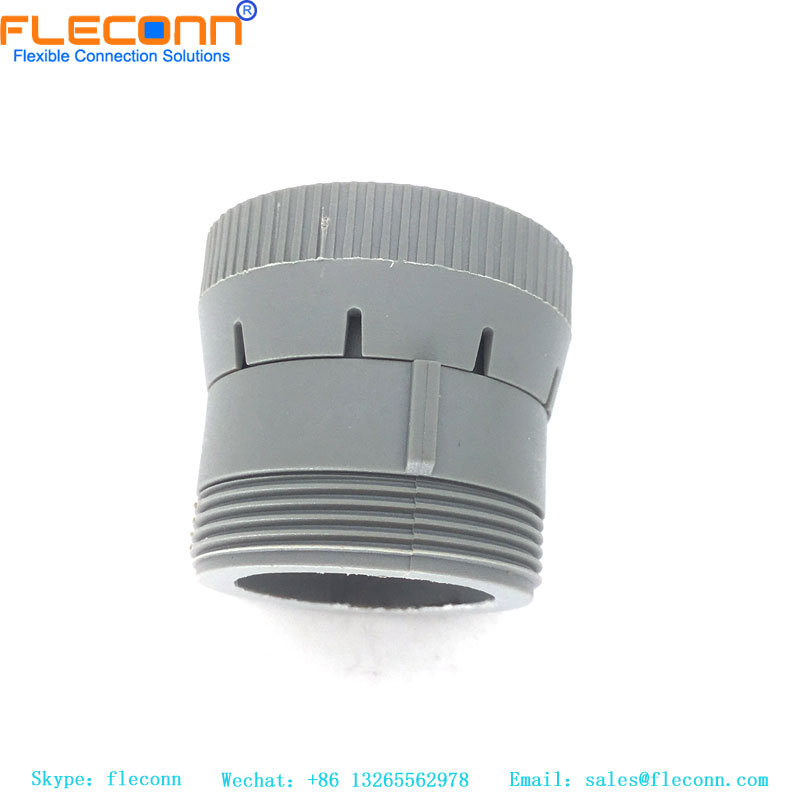

Connettore Deutsch Tyco Te HD16-6-96S Connettore automobilistico con guaina terminale impermeabile a 6 pin
Connettore Deutsch Tyco Te HD16-6-96S Connettore automobilistico con guaina terminale impermeabile a 6 pin Connettore Deutsch Tyco Te HD16-6-96S Connettore automobilistico con guaina terminale impermeabile a 6 pin Connettore Deutsch Tyco Te HD16-6-96S Connettore automobilistico con guaina terminale impermeabile a 6 pin

Connettore Deutsch Tyco Te HD16-6-96S Connettore automobilistico con guaina terminale impermeabile a 6 pin

Oggetto numero.: HD16-6-96S
Serie di prodotti: Serie Deutsch HD16 Numeri pin del connettore: 6 pin/6 contatti Genere: Femmina Tipo di terminazione: Terminali a crimpare Caratteristica: IP67 Classe antiacqua e polvere se accoppiato con connettore compatibile
Richiedi preventivo
Descrizione Revisione
Descrizione

Connettore Deutsch Tyco Te HD16-6-96S Connettore automobilistico con guaina terminale impermeabile a 6 pin Descrizione

FLECONN può personalizzare vari cablaggi di connettori TE/AMP per i clienti, con l'obiettivo di trasmettere in modo affidabile dati, potenza e segnali nell'ambiente peggiore e nelle condizioni di utilizzo più estreme. È possibile produrre diversi tipi di cablaggi di connettori in base alle esigenze del cliente, riducendo le dimensioni e il consumo energetico delle applicazioni e migliorando le prestazioni.

Dati tecnici

Connettore filo-filo a 6 pin serie DEUTSCH HD10 HD16-6-96S, terminazione a crimpare

Parametri meccanici ed elettrici Standard di riferimento DIN EN 61076-2-109
Corrente nominale 0,5 A
Tensione nominale 48 V
Tensione d'impulso 300 V
Resistenza di contatto ≤10 mΩ
Resistenza di isolamento ≥100MΩ
Schermatura EMC Schermato
Resistenza alla corrosione Test in nebbia salina > 48 ore
Durabilità >500 cicli di accoppiamento/disaccoppiamento
Coppia di serraggio Consigliato: 1,0 Nm
Massimo: 1,2 Nm
Materiali Contatto maschile Bronzo fosforoso
Placcatura dei contatti Oro (Au)
Inserire il corpo isolante PA66+GF, Nero
Dado Ottone, CNC
Placcatura con dado a vite Placcato nickel
Guscio esterno Lega di zinco, nichelato
O-ring Gomma
Passacavo PAPÀ
Dado pressacavo Lega di zinco, nichelato
Cavo accoppiato Diametro esterno del cavo 6mm~8mm
Metodo di connessione via cavo Terminali a crimpare
Spelare la lunghezza della guaina del cavo 20~25 mm
Spellare la lunghezza dell'isolamento del filo
Dati ambientali Temperatura nominale -25~80 ℃
Grado di protezione IP67
Conformità ambientale RoHS2.0 2015/863 Allegato di modifica
Grado di inquinamento 3

Connettore filo-filo a 6 pin serie DEUTSCH HD10 HD16-6-96S
DEUTSCH HD10 Series 6 PIn Wire To Wire Connector HD16-6-96S


Deutsch HD16-6-96S Connettore per alloggiamento impermeabile elettrico automatico a 6 pin
Deutsch HD16-6-96S 6 Pin Wire Auto Electrical Waterproof Housing Connector


Connettore Deutsch Tyco Te HD16-6-96S Connettore automobilistico con guaina terminale impermeabile a 6 pin
Deutsch Tyco Te Connector HD16-6-96S Waterproof 6 Pin Terminal Sheath Automotive Connector
