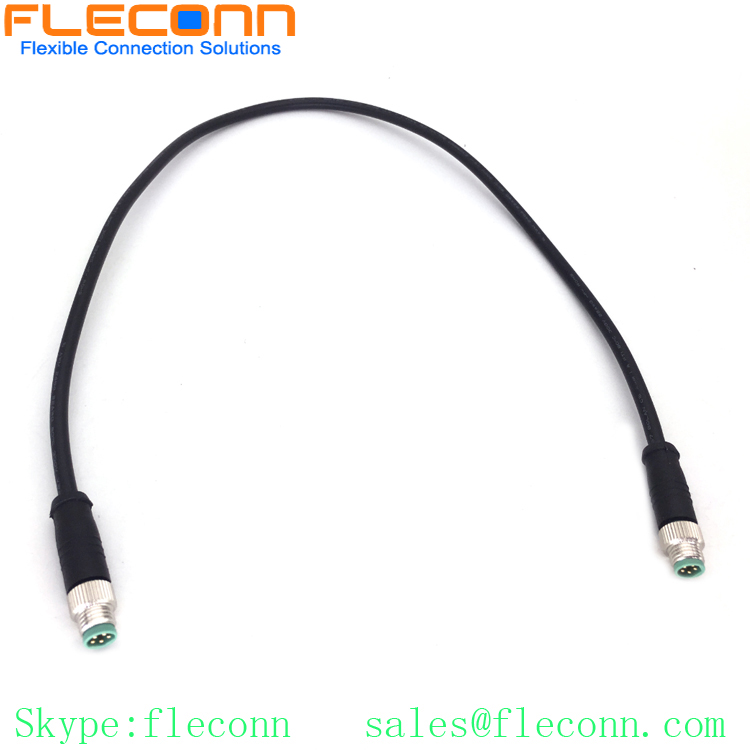

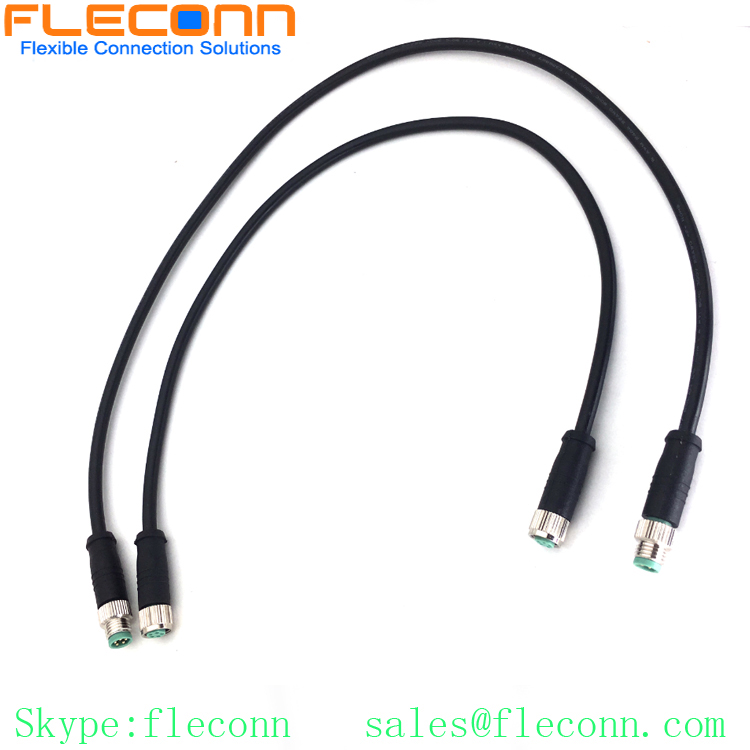

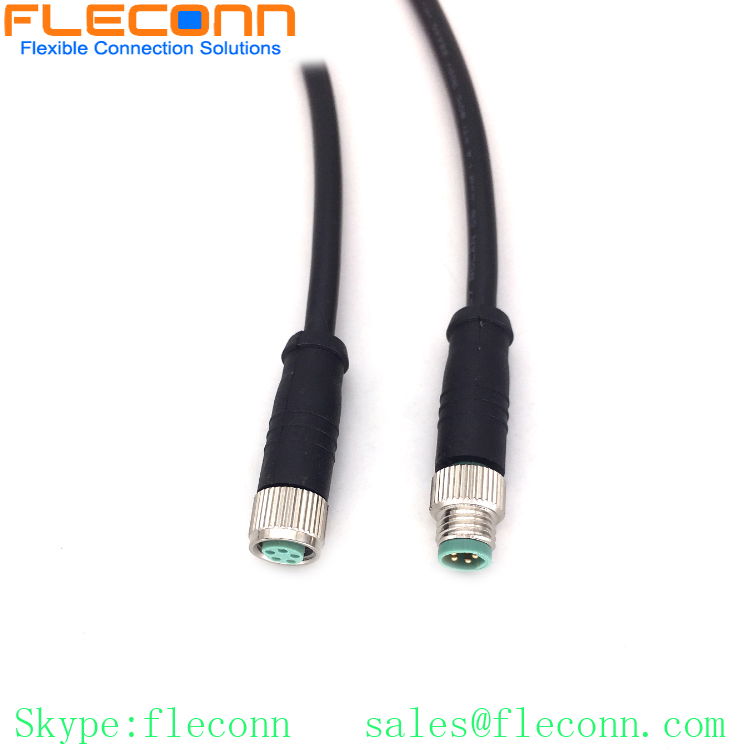

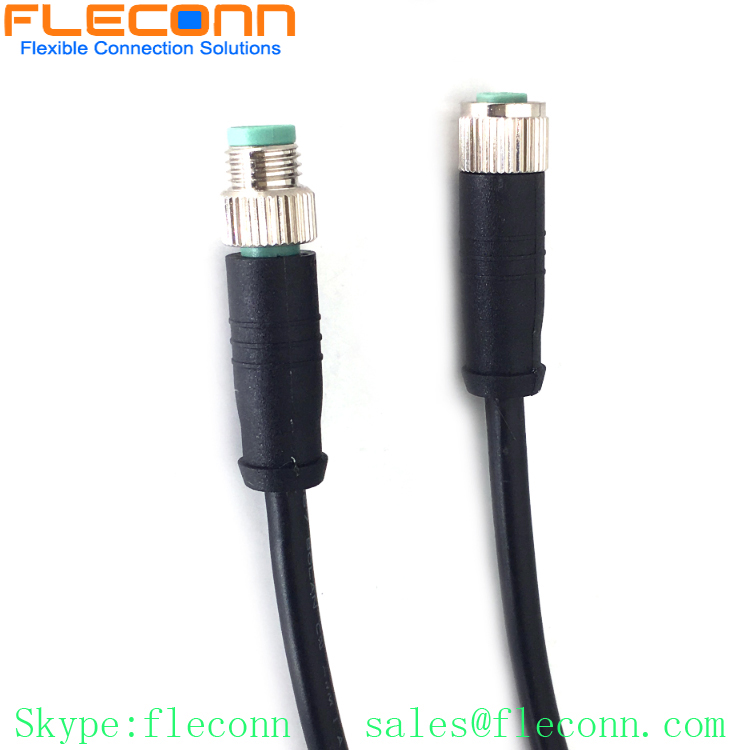

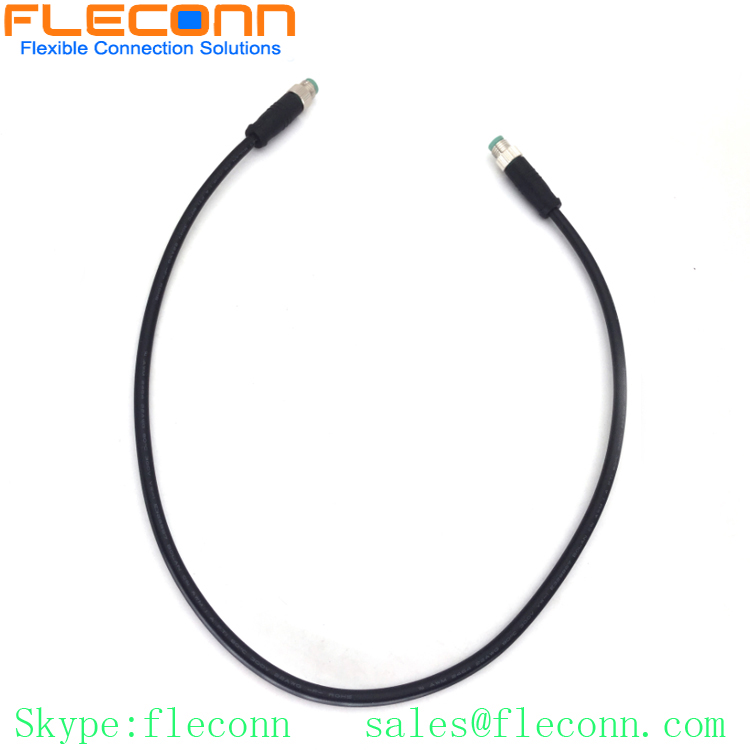

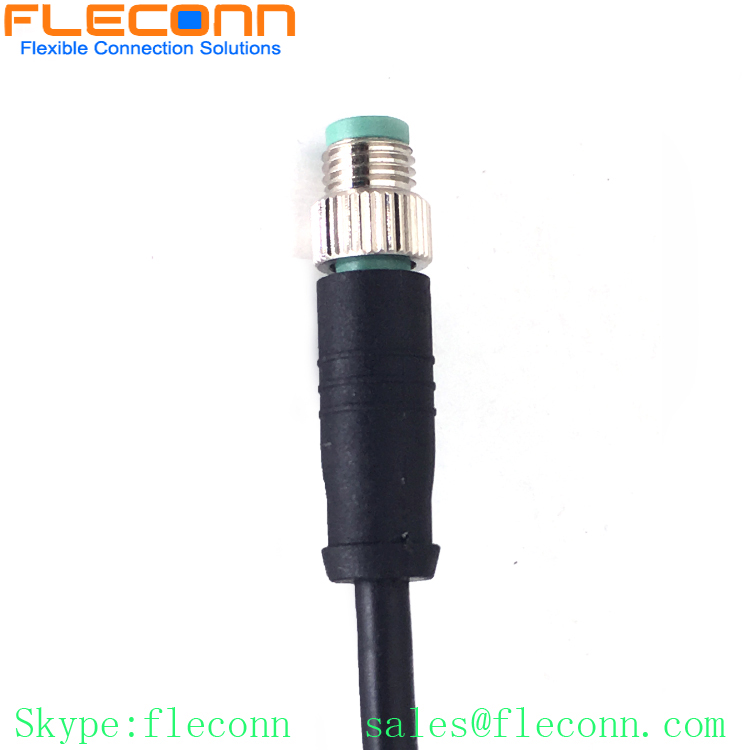

Cavo con connettore a doppia estremità M8 codificato B a 5 pin maschio-maschio, femmina-femmina Descrizione del prodotto
Il prodotto con connettore per cavo stampato M8 (spina), le parti del connettore e il cavo sono stati stampati a iniezione insieme prima di lasciare la fabbrica. Il nostro materiale comune è il cavo con rivestimento esterno in PUR o PVC e il filo con anima interna è richiesto in base all'applicazione terminale del prodotto. Usiamo comunemente PVC, SR-PVC, PP, PE e altri materiali per la selezione. I connettori (prese) terminali della scheda M8 corrispondenti includono il tipo con saldatura a filo elettronico e il tipo con pin della scheda PCB. Il tipo di saldatura dell'estremità della scheda M8 può essere saldato con cavi elettronici e pacchetti di resinatura in base ai requisiti di prenotazione del cliente.
Cavo M8 con codifica B a 5 pin maschio-maschio, femmina-femmina con doppia estremità. Parametri del prodotto cavo
Serie di prodotti: cavo connettore M8 |
Genere del connettore: maschio |
Standard industriale: IEC 61076-2-104 |
Numero nucleo del connettore: 5P |
Guida della spina: diritta |
Materiale terminale: rame |
Grado di impermeabilità: IP67 |
Metodo di cablaggio: filo di saldatura |
Calibro del filo adattatore: 20-28 AWG |
Metodo di connessione: connessione filettata |

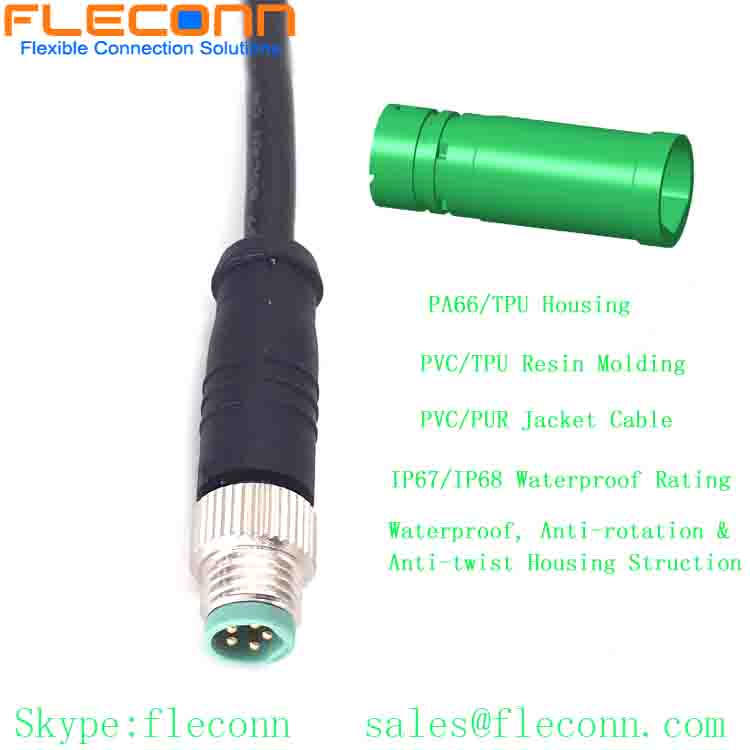

Nucleo in gomma del connettore: PA66 |
Materiale di iniezione: TPU |
Corrente applicabile: 4A |
Conduttore del connettore: rame placcato oro |
Voltaggio applicabile: 250V |
Resistenza di isolamento: ≥100 mΩ |
Metodo di tenuta: anello di tenuta tipo O |
Resistenza del conduttore: ≤5mΩ |
Temperatura applicabile: -20°- +80°
|
Copertura del filo: PVC/PUR
|
Applicazioni per cavi con set di cavi a doppia estremità da maschio a maschio a 5 pin con codifica M8 B, da femmina a femmina
●Sensori, attuatori, encoder, motori |
●Barriere fotoelettriche a griglia industriale |
●Controllo del processo di automazione della fabbrica |
●Batteria dell'apparecchiatura, semiconduttore |
●Attrezzature per la stampa di etichette sulla confezione |
●Bus di campo: DeviceNet, CANopen, ecc. |
●Strumenti e attrezzature industriali |
● Elettronica navale NMEA 2000, transito ferroviario |
●assemblaggio del circuito EMS |
●Display a LED per esterni, illuminazione a LED per esterni |
Cavo con connettore a doppia estremità M8 codificato B a 5 pin maschio-maschio, femmina-femmina
