Connettore schermato metallico M12 con codifica A

Oggetto numero.: M12-A-M-FW-ST-8P-03
Serie di prodotti: Connettore M12 Codice connettore: Tipo A Genere connettore: Maschio Grado di impermeabilità: IP67 Numero nucleo connettore: 8P Guida spina: Diritta
Descrizione Revisione
Descrizione

Descrizione del connettore con schermatura metallica con codifica M12 A



FLECONN, in qualità di fornitore di connettori m12 professionale, può fornire connettori M12 maschio e femmina impermeabili IP67 / IP68 a 3 pin 4 pin 5 contatti 6 posizioni 8 pin 12 pin 17 poli maschio e femmina come connettore sensore con codifica A, connettore bus di campo con codifica B per profibus e Connettore interbus, codifica C, codifica D per Ethernet industriale, Profinet, Ethernet IP ed EtherCat e connettore Ethernet industriale robusto ad alta velocità da 10 Gbit con codifica X. Questi connettori M12 sono classificati come cablabili/installabili/collegabili sul campo, di tipo stampaggio, di tipo con montaggio a pannello e sono ampiamente utilizzati nei sensori e attuatori di automazione e nella connessione di cavi Ethernet industriali.


Parametri del connettore di schermatura metallica con codifica M12 A



Serie di prodotti: connettore M12 Genere del connettore: femmina
Codice connettore: tipo A Numero nucleo del connettore: 8P
Standard industriale: IEC61076-2-101 Tipo di connettore: cablabile sul campo
Guida della spina: diritta Materiale terminale: rame
Grado di impermeabilità: IP67 Temperatura applicabile: -20°- +80°
Calibro del filo adattatore: 22AWG-26AWG Metodo di connessione: connessione filettata
Corrente nominale: 4A Conduttore del connettore: rame placcato oro
Tensione nominale: 250 V Resistenza di isolamento: ≥100 mΩ
Metodo di tenuta: anello di tenuta tipo O Resistenza del conduttore: ≤5mΩ


Applicazioni del connettore con schermatura metallica con codifica M12 A



●Sensori, attuatori, encoder, motori ●Barriere fotoelettriche a griglia industriale
●Controllo del processo di automazione della fabbrica ●Batteria dell'attrezzatura, semiconduttore
●Attrezzature per la stampa di etichette sulla confezione ●Bus di campo: DeviceNet, CANopen, ecc.
●Strumenti e attrezzature industriali ● Elettronica navale NMEA 2000, transito ferroviario
●assemblaggio del circuito EMS ●Display a LED per esterni, illuminazione a LED per esterni


Immagine del connettore con schermatura metallica M12 con codifica A

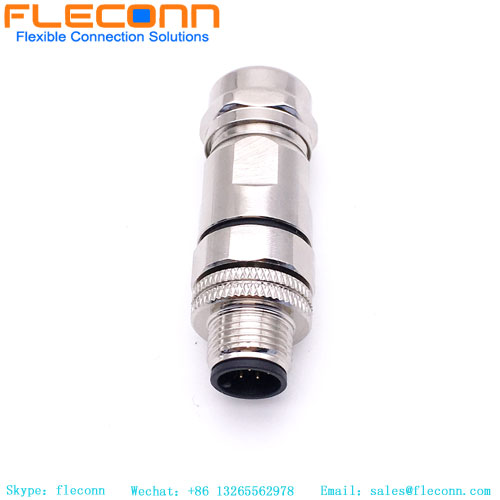

M12 8 Pin A-coded Straight Male Connector, M12 Shielded Male Socket

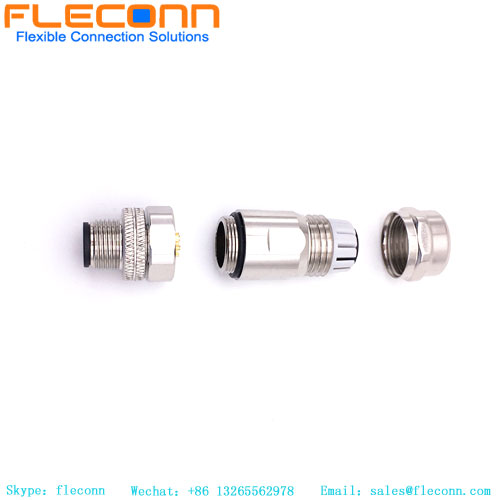

M12 Metal Shield Connector

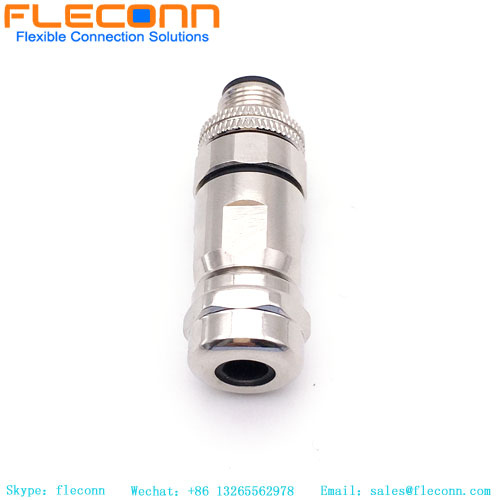

M12 8 Pin A-coded Male Socket

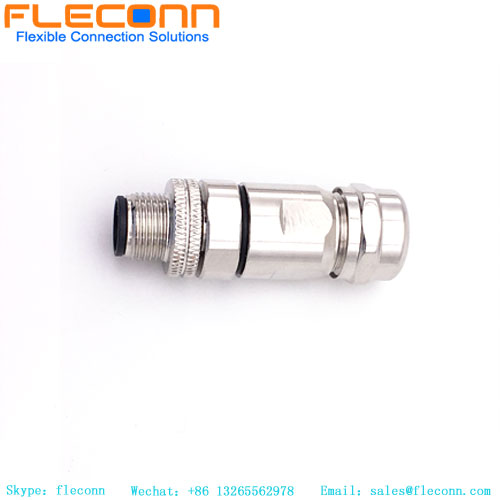

M12 A-coded Metal Shield Connector

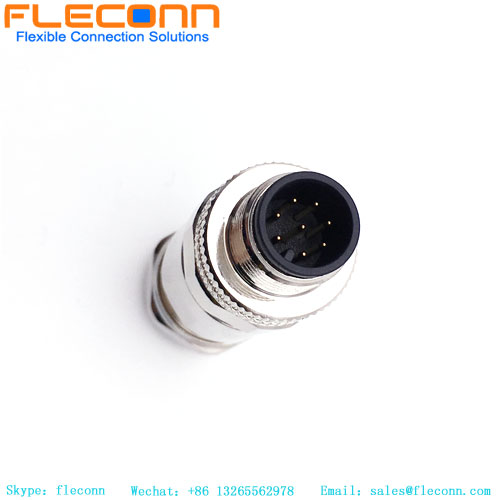

M12 8 Pole Straight Male Connector

Altro connettore M12

FLECONN can manufacture A-Coded B-Coded C-coded D-Coded K-Coded L-Coded S-coded T-coded X-Coded 3 pole 4 pin 5 pin 6 way 8 contacts 12 positions 17 pins male and female m12 connectors for industry automation, sensor and actuator systems, DeviceNet, Profibus, Interbus, Industrial Ethernet, Machine Vision Camera, Industrial Camera, Profinet, Ethernet/IP and EtherCat, Motor, Frequency-convertors. These m12 connectors have molding type, field wireable/field installable/field mountable type, pcb panel mount type, wire solder-cup terminal panel mount type. There are straight, right angle, T-shape and Y-shape connector available. These M12 male and female connector can reach IP67 IP68 waterproof rating.
