Connettore cablabile a crimpare da campo con schermatura femmina M12 a 8 pin X-code
Connettore cablabile a crimpare da campo con schermatura femmina M12 a 8 pin X-code Connettore cablabile a crimpare da campo con schermatura femmina M12 a 8 pin X-code Connettore cablabile a crimpare da campo con schermatura femmina M12 a 8 pin X-code

Connettore cablabile a crimpare da campo con schermatura femmina M12 a 8 pin X-code

Oggetto numero.: M12-X-F-MS-08P
Serie di prodotti: Connettore cablabile sul campo con codifica X M12 Numeri pin: 8 pin/8 contatti Genere: Femmina Tipo di terminazione: Terminali a crimpare Caratteristica: IP67 Classe antiacqua e polvere se accoppiato con connettore compatibile
Richiedi preventivo
Descrizione Revisione
Descrizione

Campo di crimpatura schermatura femmina codice X M12 a 8 pin Descrizione del connettore cablabile

FLECONN è in grado di fornire un connettore femmina M12 a 8 pin codice x di alta qualità e rapporto qualità-prezzo con terminali a crimpare per applicazioni cablate su campo Ethernet industriale. Questo connettore può raggiungere una velocità di trasmissione di 10 Gbps collegato con cavo CAT6A / CAT7.

Dati tecnici

Connettore femmina M12 con codifica X a 8 contatti, terminazione a crimpare

Parametri meccanici ed elettrici Standard di riferimento DIN EN 61076-2-109
Corrente nominale 0,5 A
Tensione nominale 48 V
Tensione d'impulso 300 V
Resistenza di contatto ≤10 mΩ
Resistenza di isolamento ≥100MΩ
Schermatura EMC Schermato
Resistenza alla corrosione Test in nebbia salina > 48 ore
Sistema di bloccaggio Vite M12x1,0 mm
Durabilità >500 cicli di accoppiamento/disaccoppiamento
Coppia di serraggio Consigliato: 1,0 Nm
Massimo: 1,2 Nm
Materiali Contatto femminile Bronzo fosforoso
Placcatura dei contatti Oro (Au)
Inserire il corpo isolante PA66+GF, Nero
Dado Ottone, CNC
Placcatura con dado a vite Placcato nickel
Guscio esterno Lega di zinco, nichelato
O-ring Gomma
Passacavo PAPÀ
Dado pressacavo Lega di zinco, nichelato
Cavo accoppiato Contattore a filo 26AWG~24AWG
Diametro esterno del cavo 6mm~8mm
Metodo di connessione via cavo Terminali a crimpare
Spelare la lunghezza della guaina del cavo 20~25 mm
Spellare la lunghezza dell'isolamento del filo
Dati ambientali Temperatura nominale -25~80 ℃
Grado di protezione IP67
Conformità ambientale RoHS2.0 2015/863 Allegato di modifica
Grado di inquinamento 3

Connettore cablabile a crimpare da campo con schermatura femmina M12 a 8 pin X-code

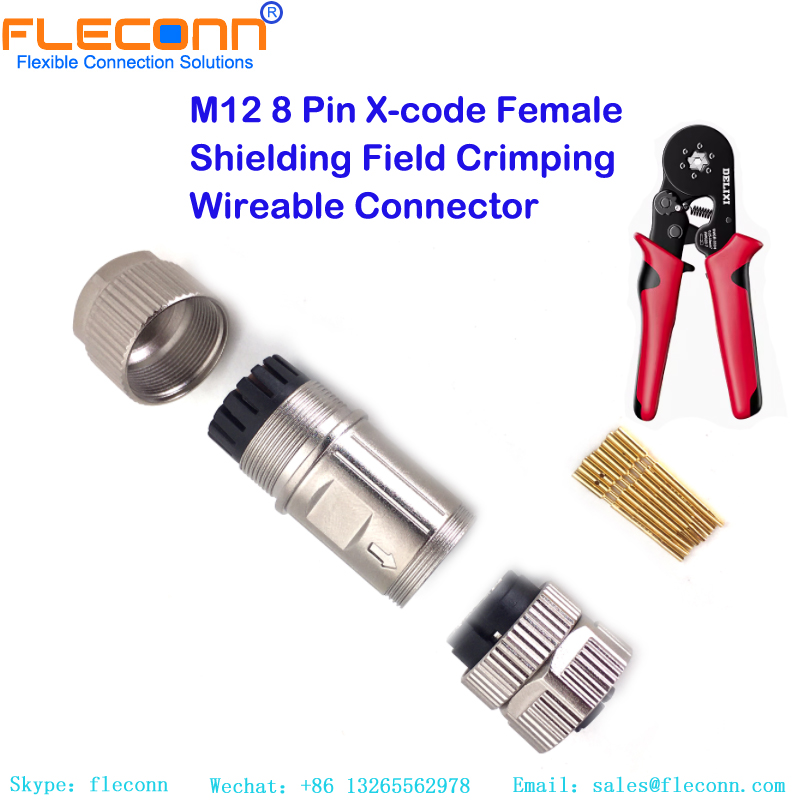

M12 8 Pin X-code Female Shielding Field Crimping Wireable Connector


Connettore Ethernet M12 X-coded a 8 poli femmina 10 Gbps Cat6A, terminali a crimpare

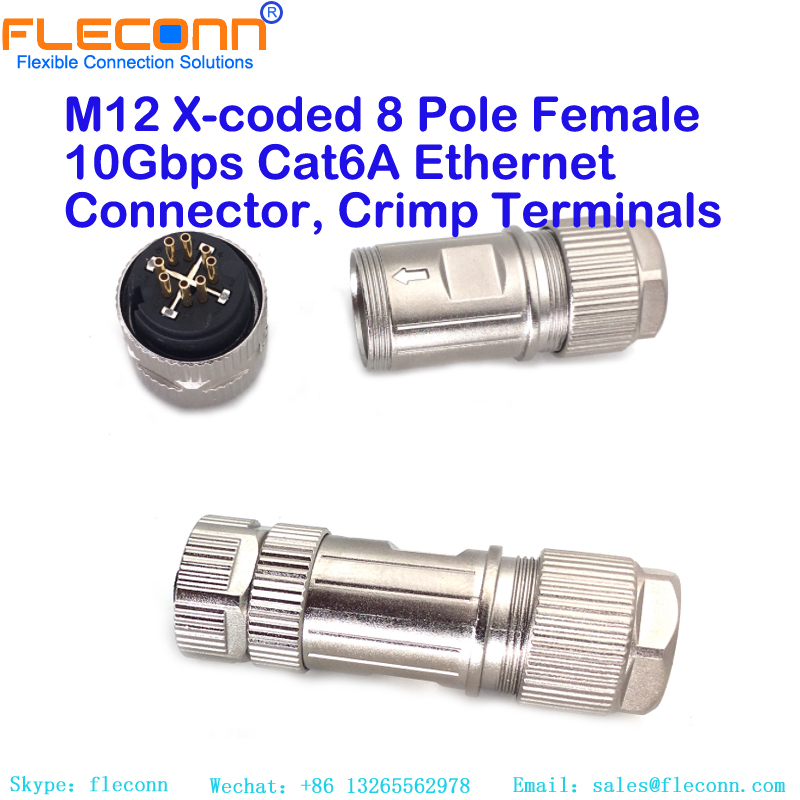

M12 X-coded 8 Pole Female 10Gbps Cat6A Ethernet Connector, Crimp Terminals


Connettore femmina M12 con codifica X a 8 contatti, terminazione a crimpare

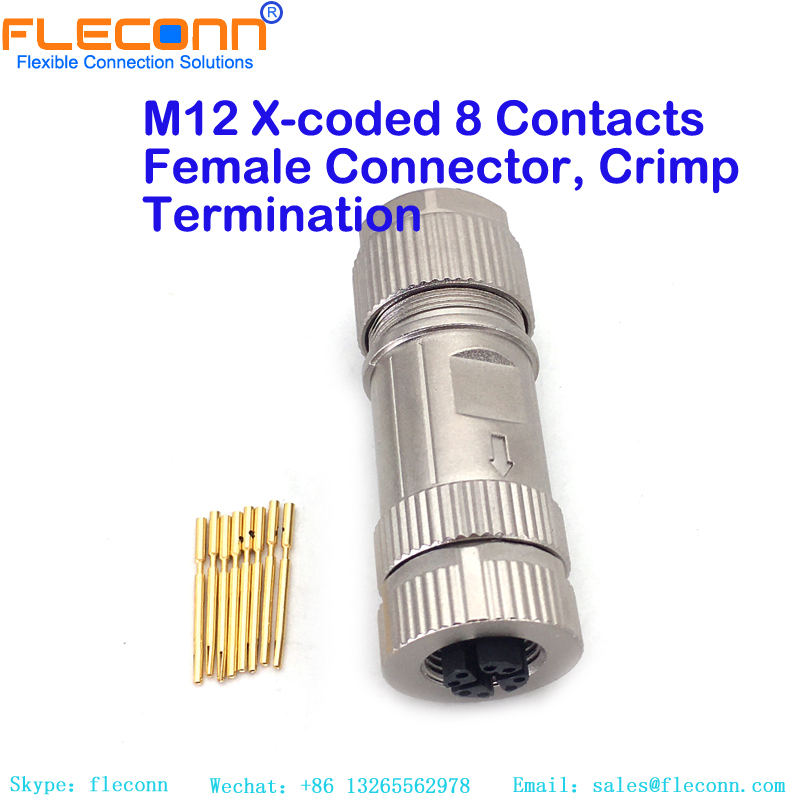

M12 X-coded 8 Contacts Female Connector, Crimp Termination
